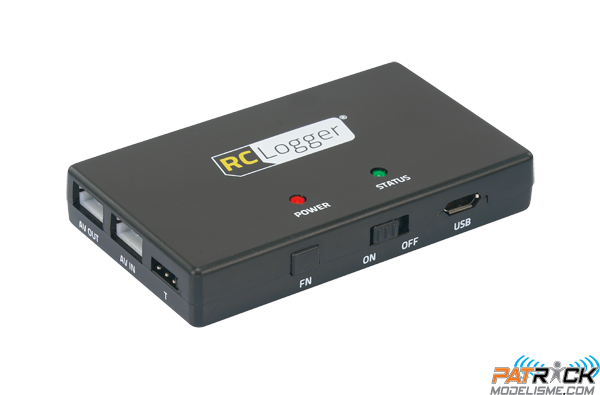

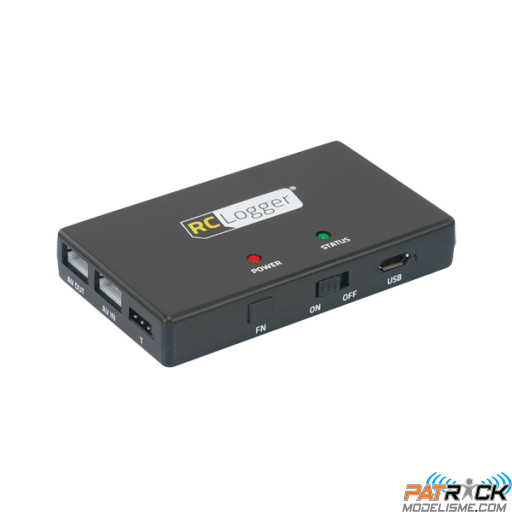

Add-On: MODULE AFFICHAGE OSD 20010RC
Le module révolutionnaire OSD offre une véritable expérience configurable pour l'utilisateur d'applications FPV. Lorsque vous êtes connecté avec des modules et capteurs, l'OSD permet en temps réel la superposition des données de capteurs télémétriques sur signal vidéo pour la retransmission instantanée. Configurable via le logiciel Viewer RC Logger. Vous pouvez connecter le module OSD non seulement à l'enregistreur caméra RC Logger PRO, mais aussi à d'autres appareils qui fournissent une sortie NTSC / PAL Sortie AV.Le module OSD peut travailler en 5,8 GHz transmission vidéo et 2,4 GHz de données simultanément, ce qui signifie que vous pouvez profiter du FPV ainsi que d'avoir un ensemble supplémentaire de moniteur pour observer les données télémétriques des modules de capteurs connectés ainsi que des alertes buzzer en temps réel.

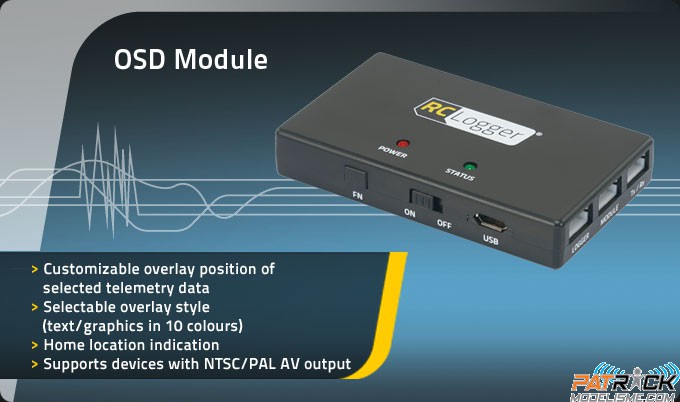

- Position de superposition personnalisable des données de télémétrie sélectionnés

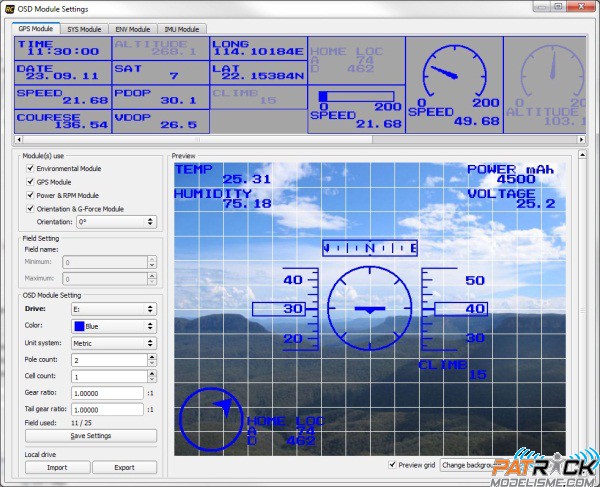

Au lieu de limiter l'affichage OSD pour une mise en page fixe, le module OSD vous offre la liberté de disposition en overlay via le logiciel Viewer RC Logger, par glisser déposé!
- 10 couleurs préréglées en fonction de vos préférence pour différentes occasions de vol, paramètres qui peuvent être enregistrés et exportés / importés pour une utilisation future avec facilité.
- Une connectivité supplémentaire pour l'expansion souple
- Choix des données de télémétrie préférés
- Choix de textes ou de superposition graphique
- Montage libre de la position de superposition
- Couleur d'incrustation sélectionnable (10 couleurs prédéfinies)
- Importer / Exporter les paramètres de mise enregistrés
- Indication de localisation d'accueil
- Mise à niveau micrologicielle
- Supporte les périphériques NTSC / PAL Sortie AV
- Prise en charge des dispositifs RC Logger: RC Logger Pro, 2,4 GHz Module de données TX, TX vidéo 5,8 GHz Module, module GPS, Module Power & RPM, module environnement, Module d'orientation et G-Force
Spécifications techniques:
Tension de fonctionnement: 4,3 à 6 V / DC
Consommation de courant max: 600 mA (sans capteur ext.) 1200 mA (avec ext. Capteur)
Tension / courant: 3,6 à 6 V / DC, 600 mA
Résolution de sortie vidéo: 720 x 480
Compatible avec: NTSC / PAL
Température de fonctionnement: -10 à +60 degrés Celsius
Température de stockage: -20 à +60 degrés Celsius
Caractéristiques de l'interface:
A / V à 4 broches 2.0 port I2C mm
Sortie A / V 4 broches 2.0 port I2C mm
DC: port Futaba type de déclenchement
Port de connexion TX / RX (à 2,4 GHz TX Data / RX): Disponible
Port de connexion du module (pour ajouter des modules de capteurs): Disponible
Port de connexion Logger (Enregistreur de RC PRO): Disponible
Port de connexion PC: microUSB
Caractéristiques physiques:
Dimensions (L x H x P): 74 x 44 x 12,5 mm
Poids: 30 g
Inclus dans la livraison:
- Module OSD

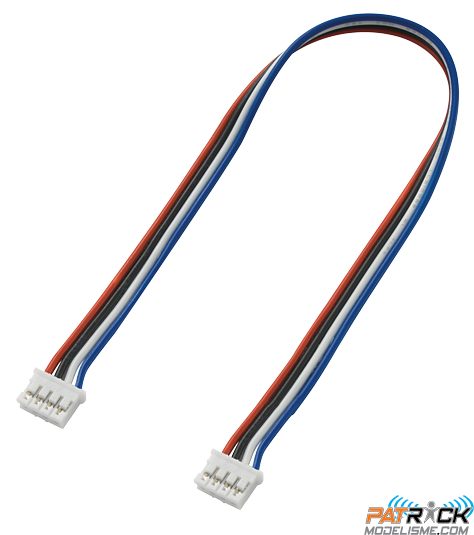

- Module de raccordement de câble x 2
- Récepteur câble de déclenchement

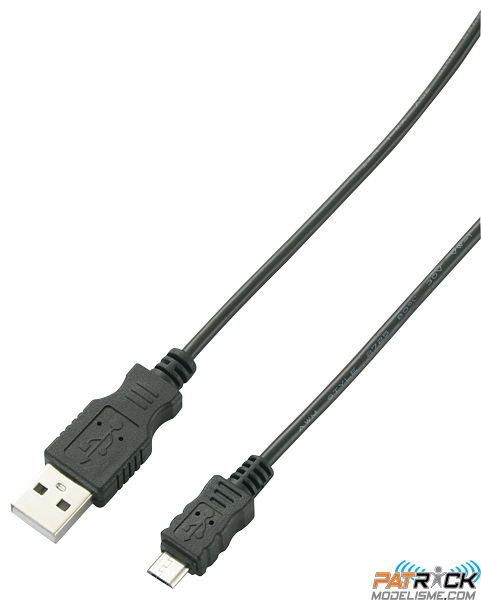

- microUSB câble
- Câble A / V (2,5 mm mono à I2C)
- Câble A / V (I2C vers RCA)
- Mode d'emploi
ACCESSOIRES EN OPTION:
- Câble de connexion module (30001RC)
- Câble de connexion module, PVC, 20 cm (30021RC)
- Câble de connexion module, PVC, 40 cm (30022RC)
- Câble de déclenchement récepteur (30004RC)
- Trigger Port USB Câble (30023RC)
- Câble microUSB (30013RC)
TELECHARGEMENTS
- Mode d'emploi
- Fiche technique (bientôt disponible)
- Logiciel PC RC Logger Viewer
| Réf Patrick Modélisme | RCL-20010RC |
|---|---|
| Marque | Rc logger |
