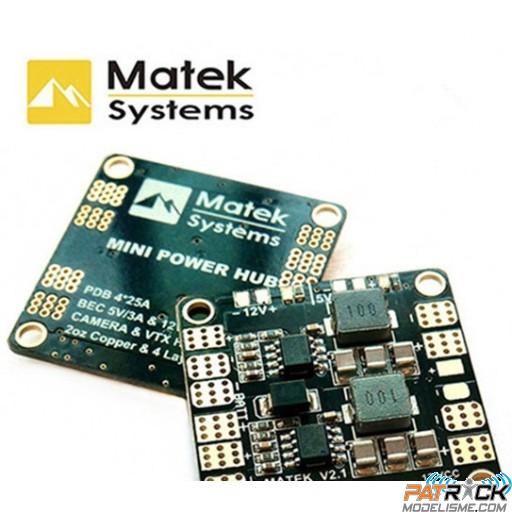

Carte de distribution Matek Mini Power Power Hub BEC 5-12V pour FPV racer

Carte de distribution Matek Mini Power Power Hub BEC 5-12V pour FPV racer
QA514

Le Power Hub Mini a été conçu pour fournir la performance la plus élevée possible et la fiabilité dans un espace minimum de 36 * 36mm et 4 couches PCB. Le HUB distribue la puissance d'une batterie à 4 ESC, ainsi que de fournir deux sorties DC synchronisées et réglementées pour alimenter caméra, servos, transmetteurs vidéo, LED, etc. Les accus peuvent aller de 3S à 6S LiPo, et l'entrée BEC est protégée TVS.

Le HUB dispose également des ponts de soudure de diverses tension pour appareil photo et vidéo émetteur.

- DC / DC régulateur buck synchrone, l'efficacité est de 95%.
- TVS (suppresseur de tension transitoire) Protection pour la puce DC / DC.
- 5V et 12V sortie indicateurs et les courts-circuits tolérants LED.
- Dimensions: 36 x 36mm
- Poids: A propos de 6g
- Trous de montage 30.5mm espacement carré

Sorties ESC:
- Courant continu: 20A par sortie
- Courant de crête (10 secondes / minute): 30A par sortie

Sortie BEC 5V:
- Conçu pour les récepteurs RC, contrôleurs de vol, OSD, et servos.
- Tension: 5.0 +/- 0.1VDC
- Courant continu: 3 ampères
- Court-circuit tolérant (10 secondes / minute)
- LED (indique la tension est dans la régulation, à moins de 10%)

Sortie BEC 12V:
- La batterie doit être de 4S ~ 6S LiPo
- Sortie standard conçu pour les caméras de puissance et émetteurs vidéo, etc.
- Tension: 12,0 +/- 0.2VDC
- Courant continu: 2 Ampères (Max.3A 10s / minute)
- Court-circuit tolérant (10 secondes / minute)
- LED (indique la tension, à moins de 10%)

CAM & VTX pont de tension:
- 3S opération. choisissez "VCC" pour 12V caméra et 12V VTX, CCV = Tension de la batterie.
- 4 ~ opération de 6S, choisissez "12" pour 12V caméra et 12V VTX
- 3 ~ opération de 6S, choisissez "5" pour la caméra 5V
- Vidéo passer du pad "CAM" au tampon "VTX"

Général:
- Plage de tension d'entrée (opération 2S-6S): 7,2 - 26VDC
- sorties 5V et 12V réglementés- LED power indicators ( 5V & 12V outputs )
- 4 sorties ESC
