Combo SP Racing F3 deluxe 10DOF GPS M8N OSD F3

Combo SP Racing F3 deluxe 10DOF GPS M8N OSD F3


Pratique - Accès facilité au connecteur ou plots de soudure.
Configurable - Choisissez d'utiliser des connecteurs, des plots de soudure ou des broches.
Empilables - Montage à votre PDB ou OSD.
Compact - Seulement 36x36mm.
Professionnelle - Symétrique, propre et bien rangé.
8 sorties PWM dédiés
8 entrées PWM
36 Connexions E / S
72Mhz Vitesse d'horloge
3 Ports série Hardware
64Mo de stockage Flash

Le matériel a été conçu par Cleanflight après avoir entendu les commentaires des utilisateurs, contributeurs pour être amélioré.

Carte de 36x36mm avec trous de montage à 30.5mm
Poids environ 6 grammes
STM32F303 CPU, 72Mhz inc FPU
Mémoire flash haute capacité flash (Acro et Deluxe)
MPU6050 accéléromètre / gyroscope
MS5611 baromètre (Deluxe uniquement)
Boussole HMC5883 (Deluxe uniquement)
Prise MicroUSB

Paramètres GPS Chip:
 moteur M8 u-blox 72 canaux Type de récepteur
 GPS / QZSS L1 C / A, GLONASS L10F, BeiDou B1
 SBAS L1 C / A: WAAS, EGNOS, MSAS
 Galileo ready E1B / C (NEO-M8N)
 Nav. update taux1 GNSS simple: jusqu'à 18 HZ
 Concurrent GNSS: jusqu'à 10 Hz
 Position Précision2 2.0 m CEP
 Acquisition2 froide commence: 26 s
 Aide démarrage: 2 s
 Ré-acquisition: 1,5 s
 Sensitivity2 Tracking & Nav: -167 dBm
 Départ à froid: -148 dBm
 Hot starts: -156 dBm
 Assistance AssistNow GNSS en ligne
 AssistNow GNSS hors ligne (jusqu'à 35 jours) 3
 AssistNow autonome (jusqu'à 6 jours)
 OMA SUPL et 3GPP conforme
 Oscillateur TCXO (NEO-M8N / Q),
 Cristal (NEO-M8M)
 Cristal RTC Intégré
 Figure de bruit sur puce LNA (NEO-M8M). LNA supplémentaire pour
 chiffre le plus bas de bruit (NEO-M8N / Q)
 Anti jamming de détection active CW et le retrait. Supplémentaire
 Filtre passe bande SAW (NEO-M8N / Q)
 Mémoire ROM (NEO-M8M / Q) ou Flash (NEO-M8N)
 Antennes prises en charge active et passive
 Odomètre de distance parcouru
 Data-logger Pour la position, la vitesse et le temps (NEO-M8N)

 Temp. -40 ° C à 85 ° C
 température de stockage. -40 ° C à 85 ° C (NEO M8N / Q)
 -40 ° C à 105 ° C (NEO-M8M)
 RoHS (sans plomb)
 Qualification selon la norme ISO 16750
 Fabriqué et entièrement testés dans 16949 sites de production certifiés ISO / TS
 Utilise u-blox puces M8 qualifiés selon AEC-Q100

Tension d'alimentation 1,65 V à 3,6 V (NEO-M8M)
 2,7 V à 3,6 V (NEO-M8N / Q)
 Puissance Consommation4 23 mA @ 3,0 V (continu)
 5 mA @ 3.0 Mode économie d'énergie V
 (1 Hz, mode GPS seulement)
 Alimentation de secours 01/04 à 03/06 V

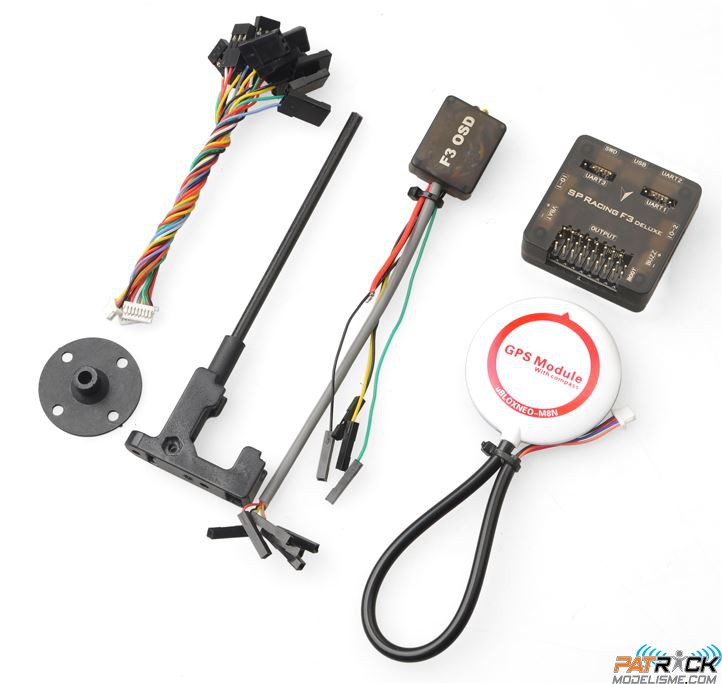

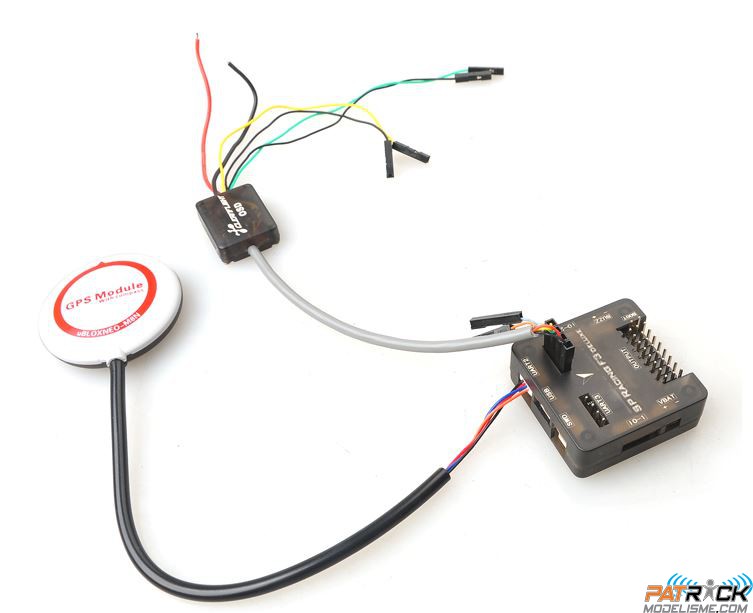

INCLUS:

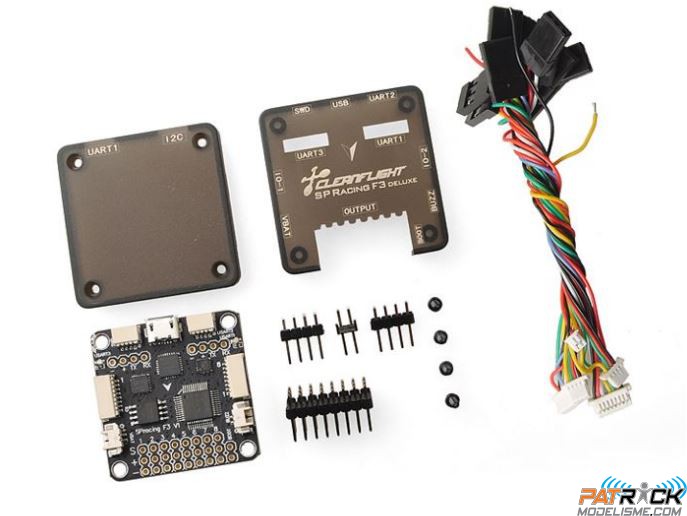

- SP Pro Racing F3 10DOF Acro x1
- MINI NEW-HM-M8N GPS x 1

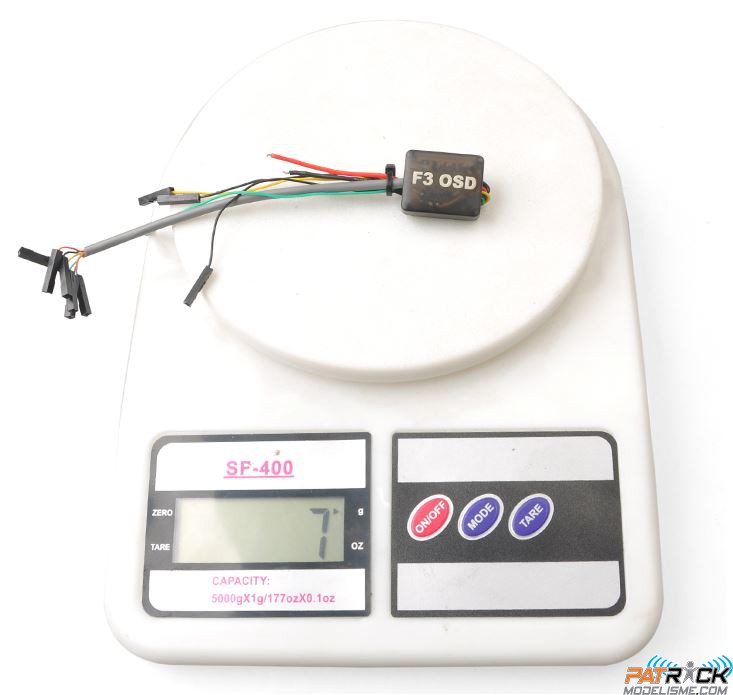

- OSD f3 Mini x 1
