∆ DJI F450 E300 - COMBO EVO V2, NAZA-M V2+GPS, MZ12, Lipo 3s 2600, chargeur, Train, Remplacé par E310

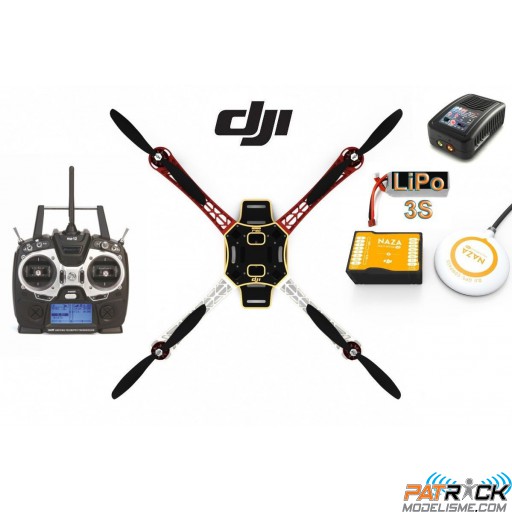

Composition du combo
____________________

Patrick vous propose en ensemble complet , le Drone Dji F450 en kit à assembler avec la radiocommande GRAUPNER MZ12 en 2,4GHZ, le meilleur rapport qualité/prix/équipement du marché dans la catégorie 6 voies, (avec la possibilité d'utiliser l'option GPS), un nouveau chargeur rapide 3 ampères et une batterie Lipo 2500 11,1v de grande capacité (necessaire pour l'utilisation future d'un gimbal, ou support d'appareil photo).
Les fiches et le fil pour cabler l'alimentation du F450 sont inclus et offerts dans le combo.

La MZ12 fonctionnera à merveille avec les contrôleurs de vol DJI et offrira, de plus, deux interrupteur 3 positions ainsi qu'un bouton de commande d'inclinaison pour nacelle. Combinée avec le système Naza-M, les appareils de la série Flame Wheel (F330, F450 et F550), une nacelle Zenmuse H3-2D, elle constituera une très solution permettant de tout contrôler et ce en toute simplicité!. La 5eme voie tout ou rien 3 positions vous autorise le passage du mode MANUEL ou FAIL SAFE au mode ATTI (stabilisation auto), et au mode ATTI GPS si vous mettez l'option GPS Naza. La 6eme voie proportionnelle vous commandera la position de prise de vue d'une caméra sur un Gimbal (support). Le Naza commande aussi la stabilité des servos x et y d'un Gimbal grace à ses gyroscopes et ses sorties spécifiques (sensibilité et débattements reglables).
Cet ensemble vous permettra d'évoluer en fonction de vos besoins et désirs.

En Option, les soudures complètes peuvent être effectuées par nos soins ainsi que le montage , reglages et essais en vol.

Description
_______________

La FlameWheel F450 est un chassis multi-rotors conçu pour le plaisir de tous les pilotes, débutants ou confirmés. Il est livré d'origine avec son électronique NAZA M V2 et son GPS qui permettra de faire en toute aisance des vols stationnaires, des translations, des roulements et bien d'autres encore!
Il pourra être utilisé pour la photographie aérienne, des vues à la première personne ou, tout simplement, pour le plaisir tant le confort de pilotage et la stabilité qu'il offre sont bluffant!

Caractéristiques techniques
________________________________

Poids du cadre: 282g
Empattement diagonal: 450mm
Poids pouvant être levé: 800g ~ 1600g
Hélices recommandées: 9,4 x 4,3 auto serrantes
Batterie recommandée: 3S ou 4S LiPo

Motorisation                                       Controleurs                                       Hélices

Dimensions du stator: 22x12mm        Type: E300 Opto                                   Nouvelles hélices auto serrantes
KV: 920 Tr/V                                        Fréquence de signal: 30Hz ~ 450Hz    Anti-impacts
                                                            Batterie: 3S ou 4S

Les bras de structure sont fabriqués avec des matériaux ultrarésistants. Ils permettent, ainsi, d'offir un résistance accrue en cas de crash!
La grande innovation réside dans le fait que le cablage vers la motorisation est intégrée dans le bras! C'est t'il pas wonderful?!

Le cadre du F450 intrègre les circuits imprimés permettant de relier la totalité des composants électroniques et de les alimenter. Le câblage vers la batterie et les contrôleurs est ainsi plus sécurisé et surtout fiable!

L'architecture du cadre est optimisée permettant de dégager beaucoup d'espace pour que les composants y soient installés sans difficulté

L'électronique
_________________

NAZA M V2 et GPS

Présentation
_________________

Le système NAZA (dont le nom n'a rien à voir avec les personnes qui ont soit-disant envoyé des personnes sur la lune) est une plateforme de contrôle multi-axes spécialement conçue aussi bien pour les pilotes amateurs que confirmés tant il vous procurera une stabilité extrême.
Il s'agit d'un module tout-en-un: gyroscope, accéléromètre et baromètre (pour la mesure d'altitude).
Il est compatible, avec son système D-Bus, avec la norme S-BUS de multiplexage.
Il vous procurera une stabilité et maniabilité à toute épreuve qui vous émerveillera!
En utilisant l'accéléromètre et le gyroscope il pourra conserver sa position contre vents et marées!

De quoi est-il capable?
___________________________

- C'est tout d'abord un module de gestion pour nacelles. En effet, le NAZA permettra de contrôler la plupart des nacelles photo (voir dans les produits complémentaires) offrant ainsi la possibilité de conserver un angle de vue déterminé (sur un axe que vous définirez) et cela même lorsque votre drône navigue dans n'importe quelle direction qui ce soit.

- Il contrôle la tension générale de l'accumulateur et lorsque la tension est trop basse il se posera pour éviter tout incident.

- Le module NAZA permettra de maintenir une position déterminée, soit automatiquement soit manuellement. Le maintien d'altitude est extrêmement fiable grâce à l'utilisation d'un baromètre.

Nouveautés de la version V2
__________________________

- Plus précis et stable
- Livré avec le module PMU
- Livré avec LED haute luminosité déportée
- Plug'N'Fly
- Connection ultérieure possible avec IOSD
- Connection ultérieure possible avec Caméra Zenmuse GOPRO DJI
- Support des quadro jusqu'à octo (9 types de multi-rotors)
- Support PPM, Futaba SBUS et multi voies standard


Fourni dans le kit
_____________________

- Drone F450 avec ses 4 bras, sa platine principale
- Radiocommande Graupner MZ12 et son recepteur
- Lipo Gen's ace 2600 11,1v ou équivalent
- Chargeur lipo 3 ampères E4 sur secteur pour lipo 2 à 4S
- 2 paires d'hélices nouvelle version 9,4 x 4,3 auto serrantes
- 4 Moteurs Brushless
- 4 Contrôleurs E300
- Système électronique NAZA M V2 et son GPS

Et le TRAIN d'atterissage est inclus !

Notices téléchargeables
____________________________

Notice du DJI F450

Notice du Naza-M V2

Logiciel de programmation du Naza-M V2

Nécessaire pour compléter le kit
________________________________________

  - Quelques heures pour le montage, un fer à souder, et du frein filet (loctite bleu).

MONTAGE DU F450 ET DE LA NAZA
