∆ DJI F450 e305 - NAZA-M V2+H3-3D+Train+Radio AT9+LiPo 3S+Chargeur

Description du châssis Dji F450
_______________

La FlameWheel F450 est un chassis multi-rotors conçu pour le plaisir de tous les pilotes, débutants ou confirmés. Il est livré d'origine avec son électronique NAZA M V2 et son GPS qui permettra de faire en toute aisance des vols stationnaires, des translations, des roulements et bien d'autres encore!
Il pourra être utilisé pour la photographie aérienne, des vues à la première personne ou, tout simplement, pour le plaisir tant le confort de pilotage et la stabilité qu'il offre sont bluffant!

Le train d'atterrissage est OFFERT

Livré en kit à monter! En Option, les soudures complètes peuvent être effectuées par nos soins ainsi que le montage, réglages et essais en vol.

Caractéristiques techniques
________________________________

Poids du cadre: 282g
Empattement diagonal: 450mm
Poids pouvant être levé: 800g ~ 1600g
Hélices recommandées: 9,4 x 5 auto serrantes
Batterie recommandée: 3S ou 4S lipo

Motorisation                                       Controleurs                                       Hélices

Dimensions du stator: 23x12mm              Type: E420 LITE                                     Nouvelles hélices auto serrantes
KV: 960 Tr/V                                            Fréquence de signal: 30Hz ~ 450Hz     Anti-impacts

Nouveau moteur E305 2312E                    Batterie: 3S ou 4S

Les bras de structure sont fabriqués avec des matériaux ultrarésistants. Ils permettent, ainsi, d'offir un résistance accrue en cas de crash!
La grande innovation réside dans le fait que le cablage vers la motorisation est intégrée dans le bras! C'est t'il pas wonderful?!

Le cadre du F450 intrègre les circuits imprimés permettant de relier la totalité des composants électroniques et de les alimenter. Le câblage vers la batterie et les contrôleurs est ainsi plus sécurisé et surtout fiable!

L'architecture du cadre est optimisée permettant de dégager beaucoup d'espace pour que les composants y soient installés sans difficulté

L'électronique
_________________

Pour une description encore plus complète, cliquez sur l'image

Présentation
_________________

Le système NAZA (dont le nom n'a rien à voir avec les personnes qui ont soit-disant envoyé des personnes sur la lune) est une plateforme de contrôle multi-axes spécialement conçue aussi bien pour les pilotes amateurs que confirmés tant il vous procurera une stabilité extrême.
Il s'agit d'un module tout-en-un: gyroscope, accéléromètre et baromètre (pour la mesure d'altitude).
Il est compatible, avec son système D-Bus, avec la norme S-BUS de multiplexage.
Il vous procurera une stabilité et maniabilité à toute épreuve qui vous émerveillera!
En utilisant l'accéléromètre et le gyroscope il pourra conserver sa position contre vents et marées!

De quoi est-il capable?
___________________________

- C'est tout d'abord un module de gestion pour nacelles. En effet, le NAZA permettra de contrôler la plupart des nacelles photo (voir dans les produits complémentaires) offrant ainsi la possibilité de conserver un angle de vue déterminé (sur un axe que vous définirez) et cela même lorsque votre drône navigue dans n'importe quelle direction qui ce soit.

- Il contrôle la tension générale de l'accumulateur et lorsque la tension est trop basse il se posera pour éviter tout incident.

- Le module NAZA permettra de maintenir une position déterminée, soit automatiquement soit manuellement. Le maintien d'altitude est extrêmement fiable grâce à l'utilisation d'un baromètre.

Nouveautés de la version V2
__________________________

- Plus précis et stable
- Livré avec le module PMU
- Livré avec LED haute luminosité déportée
- Plug'N'Fly
- Connection ultérieure possible avec IOSD
- Connection ultérieure possible avec Caméra Zenmuse GOPRO DJI
- Support des quadro jusqu'à octo (9 types de multi-rotors)
- Support PPM, Futaba SBUS et multi voies standard


__________________________

Présentation de la Zenmuse H3-3D

FILMEZ AVEC VOTRE GO PRO
FONCTIONNE AVEC LA CAMÉRA GOPRO HERO 3

NACELLE 3 AXES HAUTES PERFORMANCES
La Zenmuse H3-3D est une nouvelle étape dans l’innovation des nacelles. Conçue pour la GoPro Hero3 et Hero3+, c’est une nacelle haute précision qui offre une haute stabilité, qui est légère et facile à installer. Elle est idéale pour nombre d’applications, du film à la cinématographie en passant par la TV.

CARACTERISTIQUES
Stabilisation sur 3 axes, haute précision de contrôle (près de ±0.08°)

FORTE MAIS LEGERE
Facile à installer, juste branchez et volez!
Aucun montage complexe, pas de paramétrage logiciel!

CREATIVITE AERIENNE EN FLUIDITE
POUR PHANTOM V2 ET FLAMEWHEEL : COMPATIBLE AVEC LES CONTROLEURS DJI
Multirotor: WooKong-M、NAZA-M V1、NAZA-M V2、Phantom 2
Helicoptères (à venir):Ace One、WooKong-H、NAZA-H
Le NAZA-M Lite n'est pas supporté
Pour les utilisateurs de NAZA-M V1 et Phantom 1, vous devez utiliser le PMU du NAZA-M V2

UN MEMBRE A PART ENTIERE DE LA FAMILLE ZENMUSE
La nacelle H3-3D hérite des algorithmes du coeur des séries Zenmuse professionnelles et est animée par un algorithme avancé, des capteurs
de haute précision et des moteurs brushless direct drive. Cela veut dire que la Zenmuse H3-3D vous fournira une stabilisation d'une précision au pixel près!

IMU INDEPENDANTE
Le module IMU indépendant de haute précision est facile à installer et fournit des données d'attitude avec un contrôle en boucle fermée qui permettra d'améliorer la précision de contrôle.

MISE A JOUR EN LIGNE
Les fonctionnalités peuvent aisément être améliorées via des mises à jour en ligne



CARACTÉRISTIQUES TECHNIQUES
________________________________________________________________________________________________________

GENERAL
- Nacelle 3 Axes
- Servos de contrôle brushless de haute précision
- Corps en alliage d'aluminium
- Module IMU intégré
- Poids léger
- A2, WKM, NAZA-M, NAZA-M V2 ,PHANTOM 2 supportés
- Convient pour GoPro3 and GoPro3+
- Technologie Zenmuse

PERIPHERIQUES
Caméra supportés GoPro3, GoPro3+ Black & Sliver GoPro3, GoPro3+ Black and Sliver
Courant d'alimentation au GCU 3S~6S LiPo (12V~26V)
Système requis pour l'Assistant logiciel Windows XP SP3; Windows 7; Windows 8

MECANIQUE ET ELECTRICITE
Courant de fonctionnement de la nacelle Statique 400mA (@12V)     Dynamique 600mA (@12V)
Courant d'entrée 3S~6S (12V ~ 26V)
Température de fonctionnement -10°C ~ 50°C
Poids de la nacelle 168g (sans GoPro)
Dimensions de la nacelle 97mm X 95mm X 73mm
Poids du GCU 22g
Dimensions du GCU 42 mm X 32 mm X 9.3 mm


PERFORMANCES
Angle de précision ±0.08°
Vitesse de rotation maximale Angle d'inclinaison (TILT) ±130°/s
Ampleur de rotation Contrôle de l'inclinaison (TILT) －130 ~ +45°
__________________________
Radio Sky Hero Radiolink AT9

Radiocommande 9 voies en 2,4 GHz universelle. Notice en Français livrée.

Mode 2 natif mais modifiable aisement .

Type de modèles :

Planeurs, Avions, Hélico, Drone

Le système DSSS a été développé par le fabricant pour les modèles réduits radiocommandés. Il permet d’obtenir une très grande résistance aux brouillages et donc une très grande sécurité d’utilisation des modèles.

De plus ce système consomme très peu de courant et donne une très grande sensibilité au récepteur. Ce système est considéré comme l’un des meilleurs actuellement disponibles sur le marché.

USB support pour upgrade futurs

SBUS system

Alarme vibrations

Inclus:

Emetteur + récepteur R9D

Fourni dans le kit combo
_____________________

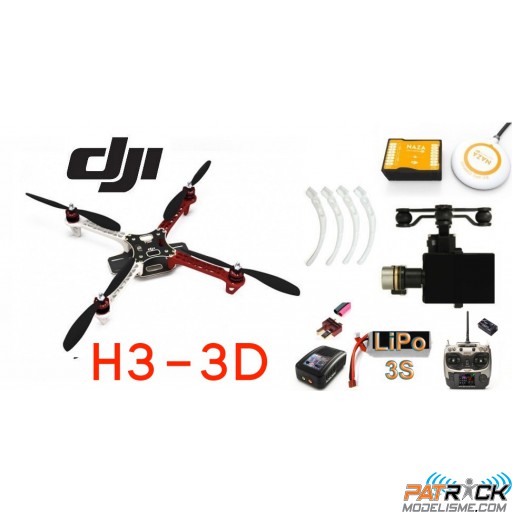

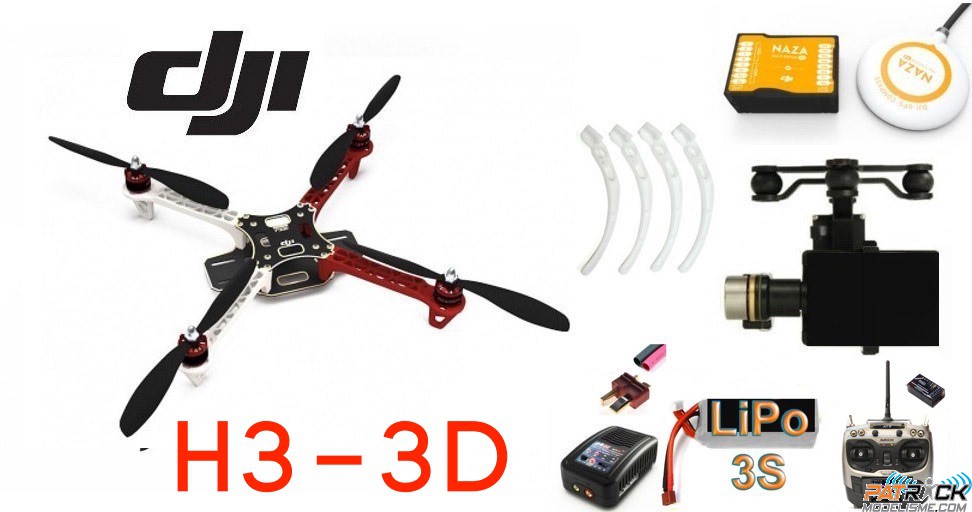

- Drone F450 avec ses 4 bras, sa platine principale
- 2 paires d'hélices 9,4 x 5 auto serrantes
- 4 Moteurs Brushless E305 2312E 960kv
- 4 Contrôleurs E420 LITE
- Système électronique NAZA M V2 et son GPS
- Nacelle Zenmuse H3-3D avec CGU (livré sans Go pro 3)
- Accu lipo 3S 3300mah
- Chargeur lipo
- Radiolink AT9 + Récepteur
- Le train d’atterrissage est OFFERT

Notices téléchargeables
____________________________

Notice du DJI F450

Notice du Naza-M V2

Logiciel de programmation du Naza-M V2

MONTAGE DU F450 ET DE LA NAZA
