∆ DJI F550 E300 - COMBO LITE - NAZA-M LITE+GPS, Radio MX12, Lipo 3s et Chargeur

Description
_______________

Le F550 s'avère être l'un des meilleurs drônes et à un budget extrêmement raisonnable. Si votre envie est de filmer de manière précise et stable tout en emportant un matériel de qualité, le F550 sera idéal pour vous.

Patrick Modélisme vous propose aujourd'hui ce célèbre drône dans une version COMBO LITE .  Il est livré avec batterie de grande capacité en 4000 et 3S, chargeur rapide E4 et la radiocommande Graupner MX12 HoTT et les frais de port sont offerts!

La radiocommande 6 voies Graupner MX12 est la seule radio 6 voies qui permet d'affecter librement ses éléments de commandes , inters et boutons rotatifs. Elle vous permet donc de regler la sensibilité de la machine grace à ses réglages atv , ses "dual rate", double débattements et expo . La 5eme voie tout ou rien 3 positions vous autorise le passage du mode MANUEL ou FAIL SAFE au mode ATTI (stabilisation auto), et au mode ATTI GPS si vous mettez l'option GPS Naza. La 6eme voie proportionnelle vous commandera la position de prise de vue d'une caméra sur un Gimbal (support). En effet , le Naza commande aussi la stabilité des servos x et y d'un Gimbal grace à ses gyroscopes et ses sorties spécifiques (sensibilité et débattements reglables).

Cet ensemble vous permettra d'évoluer en fonction de vos besoins et désirs et donc d'emmener un Gimbal et support Photo ou caméra avec toute la facilité de la puissance disponible .

En Option, les soudures complètes peuvent être effectuées par nos soins ainsi que le montage , reglages et éssais en vol.

Vous ne savez que choisir avec votre prochain Héxacoptère, Patrick modelisme vous a réalisé un COMBO LITE judicieux.

Caractéristiques techniques
________________________________

Poids du cadre: 478g
Empattement diagonal: 550mm
Poids pouvant être levé: 1200g ~ 2400g (ptav)
Hélices recommandées: 10 × 4.5in ou 8 × 4.5in
Batterie recommandée: 3S ou 4S LiPo

 Motorisation                                                           Controleurs                                                             Hélices

Dimensions du stator: 22x12mm                 Type: 30A Opto                                                Pales en matériaux ultrarésistants
KV: 920 Tr/V                                                        Fréquence de signal: 30Hz ~ 450Hz          Anti-impacts
                                                                              Batterie: 3S ou 4S volant

Les bras de structure sont fabriqués avec des matériaux ultrarésistants. Ils permettent, ainsi, d'offir un résistance accrue en cas de crash!
La grande innovation réside dans le fait que le cablage vers la motorisation est intégrée dans le bras! C'est t'il pas wonderful?!

Le cadre du F550 intrègre les circuits imprimés permettant de relier la totalité des composants électroniques et de les alimenter.
Le câblage vers la batterie et les contrôleurs est ainsi plus sécurisé et surtout fiable!

L'architecture du cadre est optimisée permettant de dégager beaucoup d'espace pour que les composants y soient installés sans difficulté

L'electronique fournie :
___________________________

Le système NAZA LITE et son GPS est une plateforme de contrôle multi-axes spécialement conçue aussi bien pour les pilotes amateurs que confirmés tant il vous procurera une stabilité extrême.
Il s'agit d'un module tout-en-un: gyroscope, accéléromètre et baromètre (pour la mesure d'altitude) et GPS pour le positionnement.
Il est compatible, avec son système D-Bus, avec la norme S-BUS de multiplexage.
Il vous procurera une stabilité et maniabilité à toute épreuve qui vous émerveillera!
En utilisant l'accéléromètre et le gyroscope il pourra conserver sa position contre vents et marées!

De quoi est-il capable?
___________________________

- C'est tout d'abord un module de gestion pour nacelles. En effet, le NAZA permettra de contrôler la plupart des nacelles photo (voir dans les produits complémentaires) offrant ainsi la possibilité de conserver un angle de vue déterminé (sur un axe que vous définirez) et cela même lorsque votre drône navigue dans n'importe quelle direction qui ce soit.

- Il contrôle la tension générale de l'accumulateur et lorsque la tension est trop basse il se posera pour éviter tout incident.

- Le module NAZA permettra de maintenir une position déterminée, soit automatiquement soit manuellement. Le maintien d'altitude est extrêmement fiable grâce à l'utilisation d'un baromètre.

Système de gestion tout-en-un
Baromètre, accéléromètre et gyroscope





Système de protection intégrée contre les sous-tension
Votre F450 se posera seul lorsque votre batterie atteint un seuil critique de sous tension!




Le système NAZA vous propose plus types de contrôle: Une stabilisation GPS (Avec le module GPS optionnel) avec contrôle d'altitude, le mode contrôle d'altitude et, enfin, le mode manuel. Les pilotes pourront aisément changer de mode suivant l'environnement de vol ou les envies.
Le système NAZA peut lui-même ajuster automatiquement les paramètres pour les mettre en adéquation avec l'environnement de votre modèle par l'intermédiaire d'un simple interrupteur que vous aurez au préalable affecté sur votre radio.

Pour rester sans cesse à jour, le système NAZA est prévu pour être mis à jour. Aussi, lorsqu'une mise à jour est disponible vous pourrez l'installer sur votre modèle!

Le module de stabilisation est compatible avec la plupart des systèmes de nacelle à 2 axes. Le système électronique ajustera automatiquement la suspension de la caméra en fonction de l'altitude! Ainsi, qu'importe votre hauteur, le système NAZA maintiendra un angle de vue fixe!


Si votre émetteur est compatible avec le système Fail Safe, vous pouvez alors définir une position fail safe. En cas de perte de signal de l'émetteur, votre récepteur se mettra alors dans une position prédeterminée dans l'espace (à ne pas confondre avec les déplacement spatio-temportel comme on peut le voir dans Retour vers le futur, là on parle d'une position dans l'espace c'est à dire dans un repère orthonormé xyz) qui vous permettra de préserver l'intégrité de votre modèle! Lors d'une perte de signal, la position GO HOME peut être choisie, pour se poser en toute sécurité

Les choses qui volent tombent. On remerciera Sir Newton mais ici ce n'est pas une pomme qui tombe mais un drône! Du coup, pour vous éviter une compression Césarienne (rien à voir avec l'obstétrisme, on parle de l'artiste) vous aurez la possibilité de configurer la fin de batterie. En effet, il vous est possible de choisir entre différentes fin de batterie. Par exemple, vous pouvez choisir un mode de Cut Off intelligent en programmant votre NAZA sur un ordinateur.

Module GPS
________________

Avec le NAZA LITE, le module option pour le système NAZA est livré dans la boite.

Pour le découvrir, cliquez sur l'image!

Spécifications techniques du NAZA
_________________________________________

Fonctions incluses:
   - Fail-Safe d'altitude en cas de coupure radio
   - Protection contre les sous-tensions
   - Compatibilité avec les systèmes S-Bus
   - Compatibilité avec les supports 2 axes
Supporte:
   - Multirotor: Quadcopter et Hexcopter (4 et 6)
Transmetteur recommandé: 4 voies minimum
Version logiciel pour les mises à jour: Windows 3.1, XP SP3 et 7
Voltage de fonctionnement: Sortie: 4.5 à 5.5V et Entrée: 7.2 ~ 26.0 V (de 2S à 6S LiPo)
Consommation électrique: MAX 1.5W à 0.3A/5V
Température de fonctionnement: -10°C~50°C
Poids: 25 grammes
Dimensions: 45.5mm x 31.5mm x 18.5mm
Vitesse angulaire maximum: 190° / s

Fourni dans le kit NAZA
__________________________


- Système électronique NAZA et son GPS
- Connectique

Notice traduite en français du NAZA
Software Téléchargeable

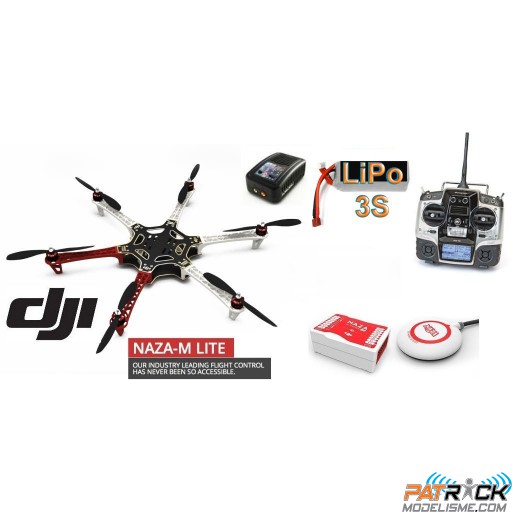

 Fourni dans le kit COMBO LITE
_______________________________

- Drone F550 ARF en kit à monter
- 3 paires d'hélices soit 6 en 10 pouces et 3 paires soit 6 en 8 pouces
- 6 Moteurs Brushless
- 6 Contrôleurs 30A
- Système électronique de stabilisation NAZA LITE AVEC GPS
- Radicommande Graupner MX12 HoTT 6 voies programmable, récepteur, accus, chargeur
- Un Chargeur secteur rapide de 2 à 4S
- Une Batterie Lipo 3S 4000

MONTAGE ET TEST DU NAZA
