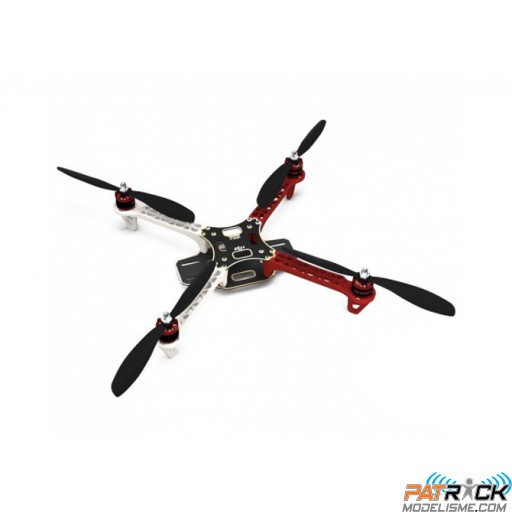

DJI F330 - kit châssis avec moteurs et controleurs

 Motorisation                                                           Controleurs                                                             Hélices

Dimensions du stator: 22x12mm                 Type: 30A Opto                                                Pales en matériaux ultrarésistants
KV: 920 Tr/V                                                        Fréquence de signal: 30Hz ~ 450Hz          Anti-impacts
                                                                              Batterie: 3S ou 4S volant

Les bras de structure sont fabriqués avec des matériaux ultrarésistants. Ils permettent, ainsi, d'offir un résistance accrue en cas de crash!
La grande innovation réside dans le fait que le cablage vers la motorisation est intégrée dans le bras! C'est t'il pas wonderful?!

Le cadre du F330 intrègre les circuits imprimés permettant de relier la totalité des composants électroniques et de les alimenter.
Le câblage vers la batterie et les contrôleurs est ainsi plus sécurisé et surtout fiable!

L'architecture du cadre est optimisée permettant de dégager beaucoup d'espace pour que les composants y soient installés sans difficulté

NAZA en OPTION NON INCLUS
____________________________

Le système NAZA (dont le nom n'a rien à voir avec les personnes qui ont soit-disant envoyé des personnes sur la lune) est une plateforme de contrôle multi-axes spécialement conçue aussi bien pour les pilotes amateurs que confirmés tant il vous procurera une stabilité extrême.
Il s'agit d'un module tout-en-un: gyroscope, accéléromètre et baromètre (pour la mesure d'altitude)
Il est compatible, avec son système D-Bus, avec la norme S-BUS de multiplexage.
Il vous procurera une stabilité et maniabilité à toute épreuve qui vous émerveillera!

Système de gestion tout-en-un
Baromètre, accéléromètre et gyroscope

Système de protection intégrée contre les sous-tension
Votre F330 se posera seul lorsque votre batterie atteint un seuil critique de sous tension!




Le système NAZA vous propose plus types de contrôle: Une stabilisation GPS (Avec le module GPS optionnel) avec contrôle d'altitude, le mode contrôle d'altitude et, enfin, le mode manuel. Les pilotes pourront aisément changer de mode suivant l'environnement de vol ou les envies.
Le système NAZA peut lui-même ajuster automatiquement les paramètres pour les mettre en adéquation avec l'environnement de votre modèle par l'intermédiaire d'un simple interrupteur que vous aurez au préalable affecté sur votre radio.

Pour rester sans cesse à jour, le système NAZA est prévu pour être mis à jour. Aussi, lorsqu'une mise à jour est disponible vous pourrez l'installer sur votre modèle!

Le module de stabilisation est compatible avec la plupart des systèmes de nacelle à 2 axes. Le système électronique ajustera automatiquement la suspension de la caméra en fonction de l'altitude! Ainsi, qu'importe votre hauteur, le système NAZA maintiendra un angle de vue fixe!


Si votre émetteur est compatible avec le système Fail Safe, vous pouvez alors définir une position fail safe. En cas de perte de signal de l'émetteur, votre récepteur se mettra alors dans une position prédeterminée dans l'espace (à ne pas confondre avec les déplacement spatio-temportel comme on peut le voir dans Retour vers le futur, là on parle d'une position dans l'espace c'est à dire dans un repère orthonormé xyz) qui vous permettra de préserver l'intégrité de votre modèle! Lors d'une perte de signal, la position GO HOME peut être choisie, pour se poser en toute sécurité

Les choses qui volent tombent. On remerciera Sir Newton mais ici ce n'est pas une pomme qui tombe mais un drône! Du coup, pour vous éviter une compression césarienne (rien à voir avec l'obstétrisme) vous aurez la possibilité de configurer la fin de batterie. En effet, il vous est possible de choisir entre différentes fin de batterie. Par exemple, vous pouvez choisir un mode de Cut Off intelligent en programmant votre NAZA sur un ordinateur.

Module GPS EN OPTION NON INCLUS
______________

En option pour le système NAZA, retrouvez le module GPS.
Pour le découvrir, cliquez sur l'image!

Spécifications techniques du NAZA

Fonctions incluses:
   - Fail-Safe d'altitude en cas de coupure radio
   - Protection contre les sous-tensions
   - Compatibilité avec les systèmes S-Bus
   - Compatibilité avec les supports 2 axes
Supporte:
   - Multirotor: Quadcopter et Hexcopter (4 et 6)
Transmetteur recommandé: 4 voies minimum
Version logiciel pour les mises à jour: Windows 3.1, XP SP3 et 7
Voltage de fonctionnement: Sortie: 4.5 à 5.5V et Entrée: 7.2 ~ 26.0 V (de 2S à 6S LiPo)
Consommation électrique: MAX 1.5W à 0.3A/5V
Température de fonctionnement: -10°C~50°C
Poids: 25 grammes
Dimensions: 45.5mm x 31.5mm x 18.5mm
Vitesse angulaire maximum: 190° / s

Fourni dans le kit
_____________________

 - Drone en kit à monter F330 avec ses 4 bras, sa platine principale
- Hélices
- 4 Moteurs Brushless
- 4 Contrôleurs 18A

Notices téléchargeables
____________________________

Notice traduite en français du NAZA

Software Téléchargeable

Nécessaire pour compléter le kit (NON INCLUS)
______________________________________________________


- Quelques heures pour le montage avec un fer à souder et du frein filet (loctite bleu).
- Une radiocommade et récepteur de 4 à 6 voies
- Un accumulateur LiPo
- Chargeur LiPo
- L'option GPS eventuellement.

- MODULE NAZA-M

- OPTION GPS

MONTAGE DU F330ET DE LA NAZA
