Emetteur Vidéo mini LANTIAN BS58400 5.8G 40CH 20mW/30mW/200mW/400mW Switchable FPV

Emetteur Vidéo mini LANTIAN BS58400 5.8G 40CH 20mW/30mW/200mW/400mW Switchable FPV

En utilisant la fonction SW, si le niveau de puissance élevé cesse de fonctionner, vous pouvez le contrôler en composant ou PWM sur la télécommande.
Peut être éteint rapidement pendant le vol.
20 / 30 / 200 / 400mW swithcable

BANDES:
A:
Ch1: 5740MHz
Ch2: 5760MHz
Ch3: 5780MHz
Ch4: 5800MHz
Ch5: 5820MHz
Ch6: 5840MHz
Ch7: 5860MHz
Ch8: 5880MHz

B:
Ch1: 5725 MHz
Ch2: 5745 MHz
Ch3: 5765 MHz
Ch4: 5785 MHz
Ch5: 5805 MHz
Ch6: 5825 MHz
Ch7: 5845 MHz
Ch8: 5865 MHz

C:
Ch1: 5733MHz
Ch2: 5752MHz
Ch3: 5771MHz
Ch3: 5790MHz
Ch5: 5809 MHz
Ch6: 5828 MHz
Ch7: 5847 MHz
Ch8: 5866 MHz

D:
Ch1: 5705 MHz
Ch2: 5685 MHz
Ch3: 5665 MHz
Ch4: 5645 MHz
Ch5: 5885MHz
Ch6: 5905 MHz
Ch7: 5925 MHz
Ch8: 5945 MHz

E:
Ch1: 5658 MHz
Ch2: 5695 MHz
Ch3: 5732 MHz
Ch4: 5769 MHz
Ch5: 5806MHz
Ch6: 5843MHz
Ch7: 5880MHz
Ch8: 5917MHz

Caractéristiques:
Marque: Lantian
Numéro d'article: BS58400

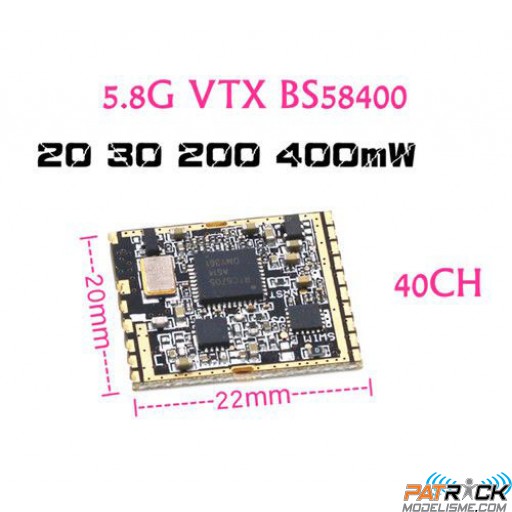

Dimension: 22mm * 20mm
Poids: 1,4 g
Fréquence: 5.8G
Chaîne: 40CH
Puissance: 20/30/200 / 400mW swithcable

P1 Pin No.     Function
1     S2,Frequency Group SEL.Refer to table 1
2     S1,Frequency Group SEL.Refer to table 1
3     CS3: refer to table1
4     CS2: refer to table1
5     CS1:refer to table1
6     NC
7      A6.5 Audio L IN
8     Video IN
9     +5V IN
10     GND
11     SW Hovering after switching on, it will default as high, connect GND and pull down 5MS, then turn on the VTX. Or send PMW signal before you turn on the VTX.
12     GND
13     ANT Antenna Port
14     GND
15     P2 Power select Pin 2
16     P1 Power select Pin 2
17     S3,Frequency Group SEL.Refer to table 1

Remark : Power Pins Definitions. 4 Groups power for selection.
20MW     P1     P2     0     0     0 GND     1 Hover
30MW     P1     P2     0     1     0 GND     1 Hover
200MW     P1     P2     1     0     0 GND     1 Hover
400MW     P1     P2     1     1     0 GND     1 Hover

No.     Item                                Min.     Typ.     Max.     Unit    Test Condition
5.1  DC Characteristics
1     Supply Voltage     5V     VDC
2     Current Consumption     110     130     150     MA     20MW
3     Current Consumption     160     180     200     MA     30MW
4     Current Consumption     330     350     370     MA     200MW
5     Current Consumption     490     530     550     MA     400MW
5.2
Video Characteristics
1     Input Impedance     75     Ω
2     Peak Deviation     1.2     MHz     MOD: (sine wave)  400KHz 1Vp-p
5.3     Audio Characteristics
1     Input Impedance     10     KΩ
2     Peak Deviation     12     KHz     1Vp-p (1KHz)
5.4 RF Output Characteristics
P1 P2
(1 Hover 0 GND)
1     Tx Power     25     26     27     dbm     1     1
2     Tx Power     22     23     24     dbm     1     0
3     Tx Power     14     15     16     dbm     0     1
4     Tx Power     12     13     14     dbm     0     0
5     Audio subcarrier Level     -26     -28     -30     dBc     A/V (Video and Audio
Index)
6     (Audio Subcarrier Freq. NCY)     6470     6500     6530     KHz

Description :
Brand Name : Lantian
Item NO.: BS58400
Dimension : 22mm*20mm
Weight : 1.4g
Frequency : 5.8G
Channel : 40CH
Power : 20/30/200/400mW swithcable
Frequency:
CHANNEL     P5(CS1)     P4(CS2)     P3(CS3)     P1(S1)     P2(S2)     P14(S3)
A1:5.740GHz     0     0     0     1     1     0
A2:5.760GHz     1     0     0     1     1     0
A3:5.780GHz     0     1     0     1     1     0
A4:5.800GHz     1     1     0     1     1     0
A5:5.820GHz     0     0     1     1     1     0
A6:5.840GHz     1     0     1     1     1     0
A7:5.860GHz     0     1     1     1     1     0
A8:5.880GHz     1     1     1     1     1     0
B1: 5725GHz     0     0     0     0     0     0
B2: 5745GHz     1     0     0     0     0     0
B3: 5765GHz     0     1     0     0     0     0
B4: 5785GHz     1     1     0     0     0     0

B5: 5805GHz     0     0     1     0     0     0
B6: 5825GHz     1     0     1     0     0     0
B7: 5845GHz     0     1     1     0     0     0
B8: 5865GHz     1     1     1     0     0     0
C1:5.733GHz     0     0     0     1     0     0
C2:5.752GHz     1     0     0     1     0     0
C3:5.771GHz     0     1     0     1     0     0
C4:5.790GHz     1     1     0     1     0     0
C5:5.809GHz     0     0     1     1     0     0
C6:5.828GHz     1     0     1     1     0     0
C7:5.847GHz     0     1     1     1     0     0
C8:5.866GHz     1     1     1     1     0     0
D1:5.705GHz     0     0     0     0     1     0
D2:5.685GHz     1     0     0     0     1     0
D3:5.665GHz     0     1     0     0     1     0
D4:5.645GHz     1     1     0     0     1     0
D5:5.885GHz     0     0     1     0     1     0
D6:5.905GHz     1     0     1     0     1     0
D7:5.925GHz     0     1     1     0     1     0
D8:5.945GHz     1     1     1     0     1     0
E1:5.658GHz     0     0     0     X     X     1
E2:5.695GHz     1     0     0     X     X     1
E3:5.732GHz     0     1     0     X     X     1
E4:5.769GHz     1     1     0     X     X     1
E5:5.806GHz     0     0     1     X     X     1
E6:5.843GHz     1     0     1     X     X     1
E7:5.880GHz     0     1     1     X     X     1
E8:5.917GHz     1     1     1     X     X     1

Feature :
Using the SW function, if the high power level stops working, you can control it by dialing or PWM on the remote control.
Can be switch off rapidly during flying.
20/30/200/400mW swithcable
