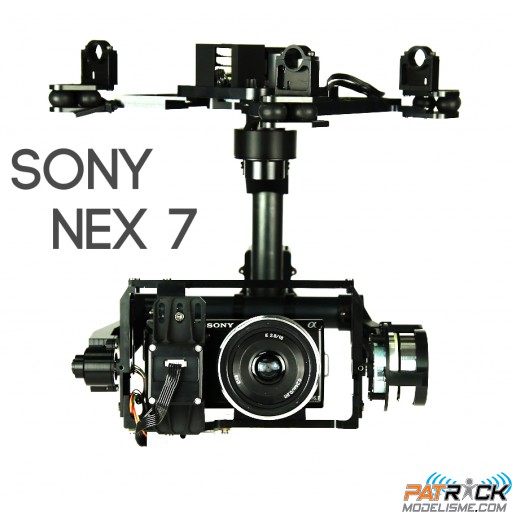

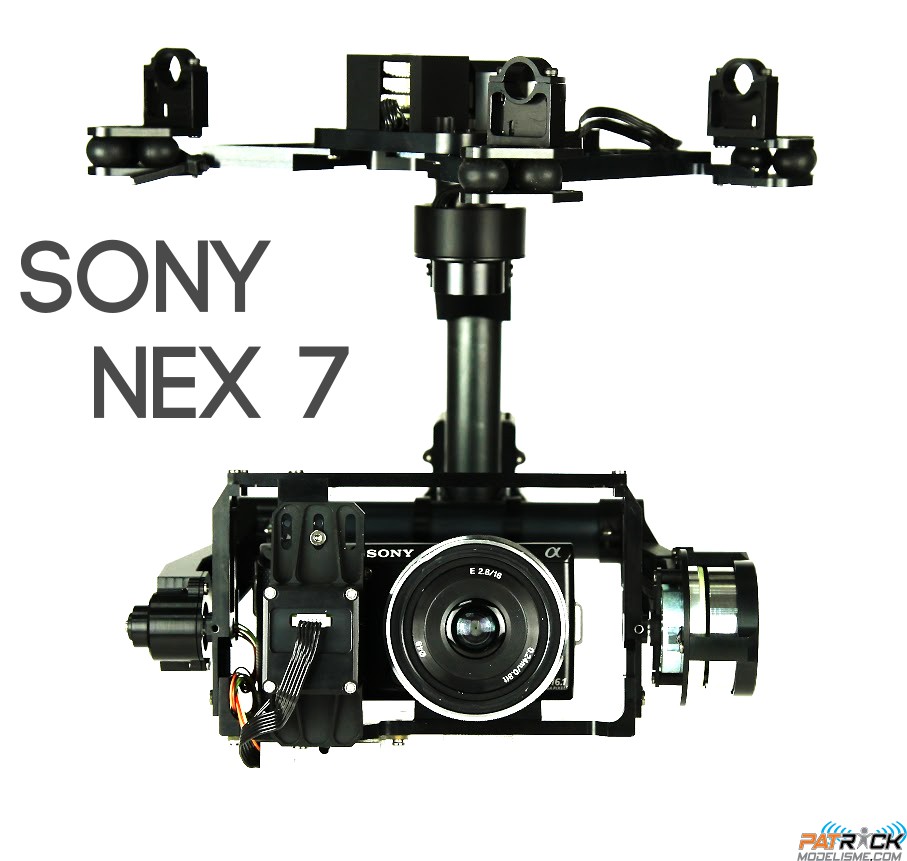

Nacelle 3 Axes ZENMUSE Z15 DJI - Sony NEX 7

Simple et complet… Lointains seront les jours d'une qualité d'image pourrie, tremblante et instable. Qu'importe que vous filmiez pour un film, une vidéo commercial ou que vous réalisiez une recherche dans un environnement, les images tremblantes sont l'un des nombreux problèmes que l'on peut rencontrer dans l'industrie de la photographie aérienne. Après tout, quel est l'intérêt d'avoir une vue depuis le ciel si elle est inutilisable, inexploitable proprement? Grâce à l'utilisation d'un gyroscope 3 axes, d'une mesure des informations inertielles acquises, d'un module dynamique 3-DOF de servos en tripode, le Zenmuse est donc LA seule gimbal qui permet une stabilisation sub-pixel. Cette qualité n'était auparavant permise uniquement au travers des gimbal taille réelle spécialement développées pour les hélicoptères grandeur nature dont le coût exhorbitant de 500 000$!
Pour approximativement 1% de ce prix là,vous aurez la même possibilité de qualité de capture dans n'importes quelles conditions de vol mais aussi n'importe quelles vitesses de vent!


Gimbal 3 axes de qualité exceptionnelle
_____________________________________________

La Zenmuse est une étape importante du développement des systèmes de gimbal destinées à l'environnement professionnel de la photographie et de la vidéo. Même si votre modèle évolue à une haute vitesse, la Zenmuse pourra stabiliser et contrôler l'organe de prise de vue installé de manière précise et avec une très haute stabilité. La précision de contrôle, accroche toi Martine, est de l'ordre de ±0.05!

Une gimbal conçue pour différents appareils
__________________________________________________

Dans l'esprit de vous procurer le meilleur de cette Gimbal fournit cette gimbal suivant différents modèles d'appareils. Par exemple, le Zenmuse Z15 supporte 2 types de caméras qui sont les Sony NEX 5 et NEX 7 ainsi que le Panasonic GH2. Un type de gimbal peut seulement supporter une seule série d'appareils. quand les utilisateurs utilisent différents types de caméras, il faudra simplement acheter les accessoires permettant d'adapter les modèles à la gimbal. Dji précise qu'ils continuent le développement des Zenmuse pour d'autres modèles d'objectifs…

Différents modes de contrôles
__________________________________

La Zenmuse a 3 types de modes de contrôle qui sont: le mode orientation bloquée, le mode orientation libre ainsi que le mode retour au milieu (mode horizontal).
Ces trois types de modes peuvent être choisis rapidement de l'un à l'autre suivant les besoins de la prise de vue. Tout cela vous permettra d'obtenir une prise de vue correspondante à vos désirs ainsi que d'une qualité exceptionnelle.

Rotation sur 3 axes de manière illimitée
____________________________________________

La Gimbal possède une conception mécanique originale. Le système de bagues intérieurs permet d'éviter un câblage compliqué. Tous les fils ainsi que la puissance et le signal sont intégrés dans les bras de la Zenmuse permettant ainsi une rotation illimitée sur n'importe quel axe! L'autorotation peut atteindre ±360°, le tangage peut lui aussi atteindre ±360°et, enfin le roulis peut atteindre ±40° (±360° en rotation mécanique continue)

IMU indépendante incluse
_______________________________

Grâce à l'expérience de DJI dans le domaine des pilotes automatique permettant une altitude stabilisée par algorithme ainsi qu'avec le dispositif à induction haute précision, les performances de contrôle de l'altitude seront impressionnantes. Sans aucune nécessité d'installation lourde ou de connexions complexes, la Zenmuse sera très très facilement installée sur votre modèle.

Contrôleur de Gimbal indépendant
_______________________________________

Le contrôleur séparé équipant la Zenmuse se branche via l port CAN avec le système d'autopilote DJI (Wookong-M par exemple). Selon les informations collectées et transmises par la Zenmuse, le contrôleur permettra de contrôler la direction des rotations ainsi que celle des angles et ce de manière très précise. En outre, il permettra de communiquer et obtenir en temps réel des ordres de contrôle directement depuis le système d'autopilote.


Module de servo spécial pour la Zenmuse
_______________________________________________

Dji a spécialement conçu sa Gimbal autour de servos hautes performances! Ceux-ci sont extrêmement précis, vibrent peu, ont un fort couple.

Module HDMI-AV
______________________

Dans un objectif de minimiser le poids de l'appareil, le module de sortie vidéo avec des propriétés étendues comme la commande d'obturation de l'objectif, il est aussi adapté pour transformer le signal HDMI à la prise AV avec un câblage soigné garantissant un mouvement fluide et libre sur les 3 axes

Support des récepteurs S-BUS
____________________________________

La Zenmuse supporte la plupart des récepteurs et des émetteurs disponibles sur le marché. De plus, il est compatible avec la technologie S-BUS Futaba.

Gestion de la vitesse de rotation 3 axes
____________________________________________

La Zenmuse possède une gestion et un contrôle de la rotation simple et facile à mettre en oeuvre. Le mouvement de vos manches sur la radiocommande correspondront à la vitesse de mouvement des axes de votre gimbal (je sais pas si c'est français ce que je dis mais il est tard, j'ai sommeil, je veux rentrer chez moi). L'excellent contrôle géré par un algorithme alliant haute précision et haute performance sur l'axe de rotation de votre gimbal. La vitesse de rotation de votre Zenmuse ne sera pas influencé même lorsque votre appareil est en fin de courbe serré.

Fonctions incluses
_____________________

- Trois modes de fonctionnement

Mode orientation vérouillée
Mode orientation libre
Mode FPV

- Module IMU indépendant fourni
- Servos spéciaux "drive" de DJI inclus
- Module HDMI-AVI
- Transmission sans-fil du signal vidéo supportée
- Support de commande d'obturation à distance
- Plage de tension large


Caractéristiques mécaniques et électriques
______________________________________________

Courant de fonctionnement:
- Courant au repos 200mA (@25V)
- Courant en dynamique 400mA (@25V)
- Courant rotor vérouillé 4A (@25V)

Température de fonctionnement -10°C ~ 50°C

Poids
• Z15-N: 1.25Kg
• Z15-G: 1.3Kg

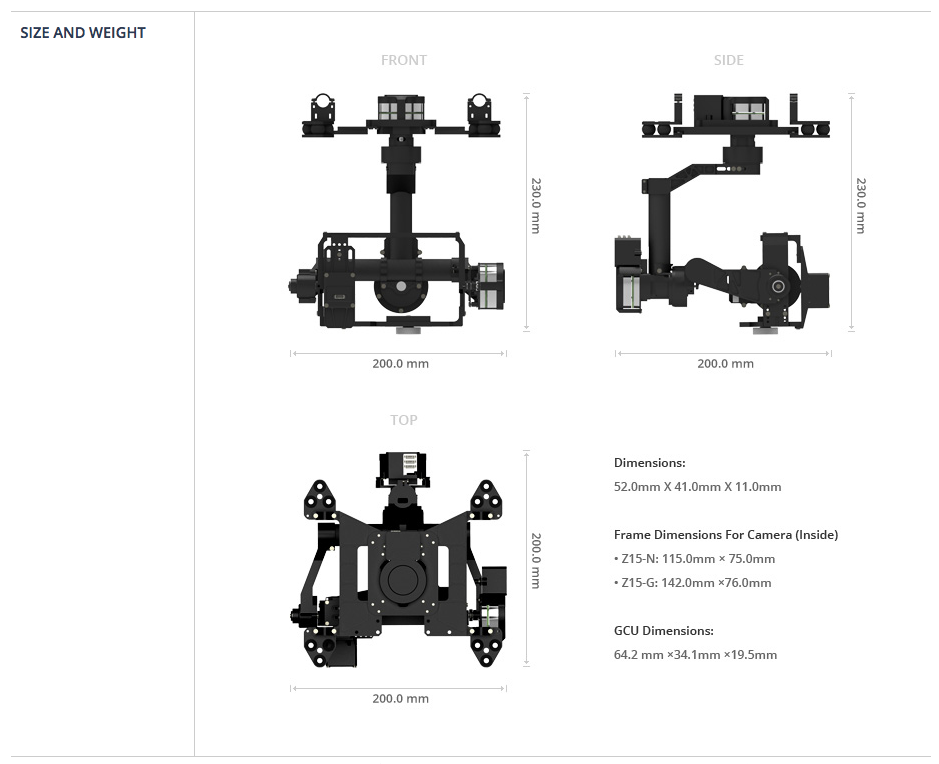

Dimmensions 200mm × 200mm × 230mm

Dimensions du cadre pour l'appareil photo
• Z15-N: 115mm × 75mm
• Z15-G: 142mm ×76mm

Sortie BEC 10A@12V

Puissance de la transmission vidéo sans fil 1A @12V



Performances en fonctionnement
_____________________________________

Poids de charge
336g(@Sony NEX-5N avec objectif et batterie)
489g(@Panasonic GH2 avec Lumix G14 mm/F2.5 et batterie)
534g(@Panasonic GH2 with Lumix G20 mm/F1.7 aet batterie)

Précision du contrôle de l'angle ±0.05

Vitesse angulaire maximum commandée
Pan axis: ±130°/s
Tilt axis: ±130°/s
Roll axis: ±30°/s

Portée de la rotation contrôlée
Contrôle de l'axe de d'autorotation: ±360° en rotation continue
Contrôle de l'axe de tanguage: ±360° en rotation continue
Contrôle de l'axe de roulis: ±40° (±360° en rotation mécanique continue)
