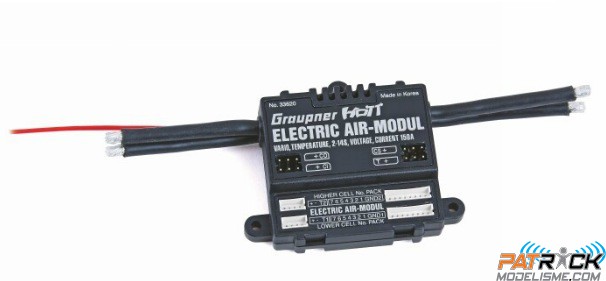

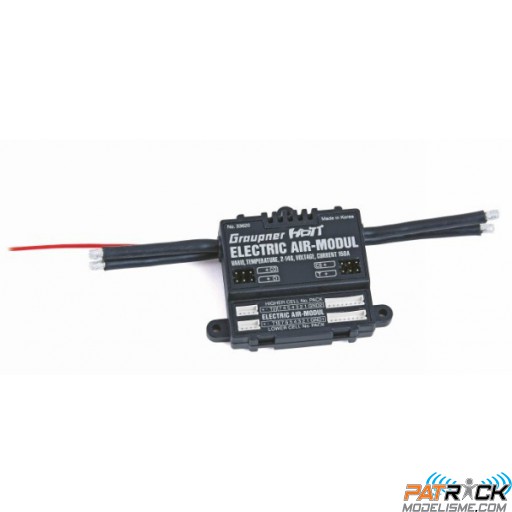

Graupner Module Air électrique 2-14S, Vario HoTT

Graupner Module Air électrique 2-14S, Vario HoTT
Réf. N° 33620

Description:
Capteur courant pour récepteurs Graupner HoTT et modèles à motorisation électrique ou thermique

Caractéristiques techniques:
Dimensions    51 x 47 x 18     mm
Tension d'alimentation     3,6 ... 8,4     V

Fonctions:
- Variomètre avec signalisation de l'altitude, et 5 tonalités pour les taux de montée et 5 pour les taux de chute avec en plus des seuils d'alarme supplémentaires pour altitude minimale et maximale, vitesse de montée et de chute, sur deux niveaux
- Affichage de l’altitude (- 500 ... + 3000 m) avec mémorisation de l’altitude minimale et maximale.
- 2 x température et mesures de la tension avec seuil d'alarme pour tension min. et max. et température min. et max
- Mesure de la tension par élément, de 2 ... 14S , avec seuil d’alarme en cas de tension trop faible
- Mesures de la tension, de l'intensité et de la capacité, avec seuil d'alarme pour tension min. et max., capacité max., intensité max.
- Possibilité de programmer une limitation de la tension
- Mesure de la tension avec résistances Shunt 2x 0,2 mOhm (5 W) parallèle = 0,1 mOhm
- Temps de déclenchement alarme réglable: ARRET, 5, 10, 15, 20, 25, 30 secondes, en permanence
- Temps de répétition de l'alarme, réglable: en permanence, 1, 2, 3, 4, 5 minutes, une seule fois

Remarque importante lorsque vous utilisez les modules 33600, 33601, 33610, 33611 et 33620 :
En vol, ne tentez aucune programmation au niveau du capteur/sonde, une manipulation malencontreuse et vous perdez le contrôle de votre modèle!
Si vous utilisez deux ou plusieurs récepteurs dans le modèle, ne tentez en aucun cas une programmation durant le vol, cela peut entraîner de mauvais réglages des récepteurs sans que des éléments de télémétrie y soient branchés, et, dans le pire des cas, provoquer le crash du modèle! C’est pourquoi, faites toujours votre programmation au sol, et vous assurez que seulement le récepteur à programmer avec le capteur attachée est engagé.

Branchements et Caractéristiques techniques du vario:
- 2 x mesures température, au choix, 0 à 120°C ou 200°C et mesure de la tension jusqu'à 60V DC
- 1 x entrée variateur, 1x sortie variateur, pour réguler la tension de chaque élément séparément
- 1 x relevé de l'intensité, de la tension et de la capacité jusqu'à 150A (Puls (1 s) jusqu'à 320 A) et jusqu'à 60V DC
- 1 x surveillande de chaque élément pour accus Lithium 2 - 14S (LiPo, LiIo, LiFe)
- 1 x branchement télémétrique pour récepteur

NOTICE TÉLÉCHARGEABLE DANS LA SECTION DOWNLOADS
