Présentation:

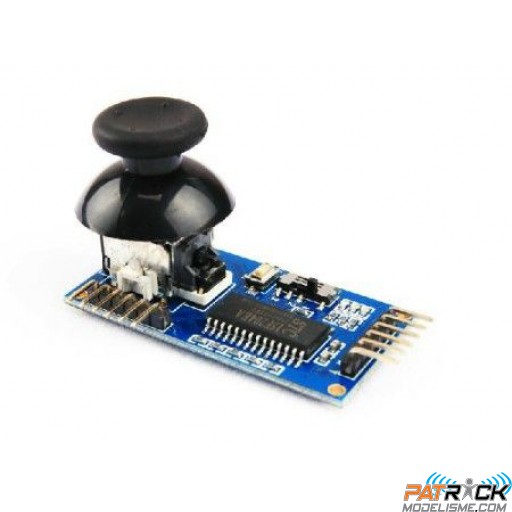

- Contrôleur Simple Rocker 1.2 avec manette d’orientation
- Contrôle le PICH et le ROLL  d’une gimbal BGC grace au joystick universel
- Sous mode PWM, sortie PITCH à travers PMW1, sortie ROLL à travers PMW2.
- Sous Mode du port série: sortie du signal.


Module de signaux LED:
LED rouge: signal de puissance
LED verte: état IIC. Lorsque IIC fonctionne normalement, la LED verte s'allume. Lorsque d’erreur de données IIC, la LED verte clignote. (les erreurs n’affecte pas systématiquement le fonctionnement)
LED bleue: Signal de démarrage. Lors du démarrage, levoyant bleu clignote deux fois.
Remarque: Si le port série ne se connecte pas à la BGC, la LED verte ne s’allume pas!

Sélection du mode:
Remarque: Cette fonction est disponible lorsque la carte principale est utilisé seule donc sans carte d'extension (non inclus).
Activer / désactiver S2 par interrupteur à 3 positions
Fonction de commutation à 3 voies comme photo1:
1 mode de sortie PWM
2 mode de sortie du port série (l’utilisateur doit définir BUAT 9600 par le firmware)
3 Pas de fonction
Après la sélection du mode, l'utilisateur doit se connecter à nouveau pouvoir commencer  un nouveau mode.

Bouton:
1. Calibrer ACC via le port série S2.
2. Signal de sortie de l'appareil photo par le bouton intégré au levier de la carte principale
3. Avec la carte d’extension le bouton intégré n’a pas de fonction.
