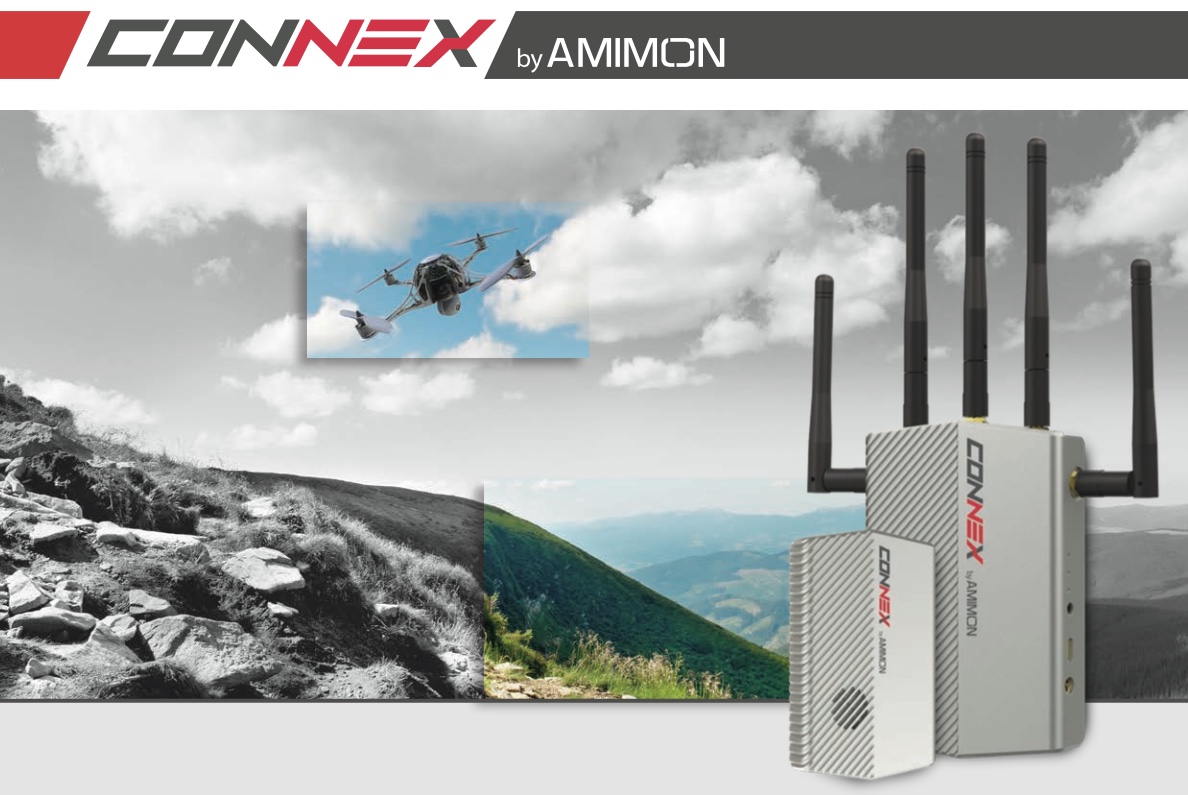

Ensemble de transmission sans fil HD Connex de chez Amimon

De par son expérience de la transmission vidéo dans l'univers du cinéma, Amimon nous gratifie de son savoir faire et crée le système Connex.
Un kit de transmission vidéo sans fil HD (1080p à 60 images/sec) avec une portée jusqu'à 1 km sans latence (<1ms).

Le kit Connex d'Amimon assure une transmission vidéo de qualité et sécurisée grâce à un chiffrement des données avec le protocole AES-128.

La grande particularité du système Amimon réside dans le fait que la transmission est effective en HD (1080p @60 img/sec) sans délai (<1ms) jusqu'à 1 km le tout sans perturber les radiocommandes utilisant la fréquence 2,4 Ghz.

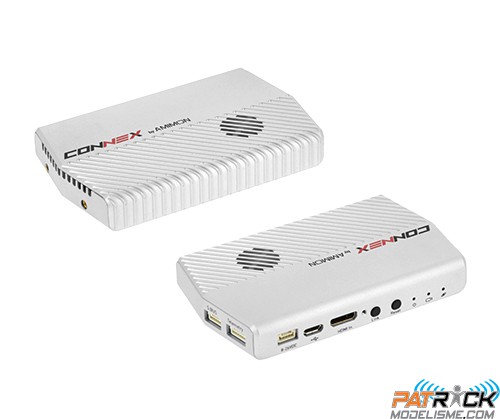

Le kit Connex d'Amimon comprend un émetteur et un récepteur. Notez qu'il est aussi possible de connecter jusqu'à quatre récepteurs simultanément toujours sans latence (<1ms)

Le module d’émission vidéo (émetteur) se fixe sur un drone, Steadycam, véhicule radiocommandé... et ne pèse que 130 grammes avec des dimensions réduites (103 x 63.6 x 15.6 mm).
Il ne vous reste plus qu'à le raccorder a votre caméra ou appareil-photo grâce au port mini HDMI intégré et l'alimenter de 3s à 6s (8-26V).
Deux antennes plates MMCX sont montées sur l'émetteur pour une dissipation optimale des ondes.

Côté récepteur, un port HDMI (type A) est disponible pour raccorder un écran ou une paire de lunettes vidéo.Le poids du récepteur est de 260 grammes et il est possible de l'alimenter de 3s à 4s (7-19V).
Notez que cinq antennes sont fournies avec ce récepteur. Ces antennes disposent de connecteurs SMA .
 Ensemble de transmission sans fil HD Connex de chez Amimon - Photo 6

En plus de fonctionnalités alléchantes, Amimona intégré à ce kit de transmission la possibilité de raccorder une radiocommande Futaba (14GS, FX22, 18MZ et FX32) via sa prise écolage, ceci permettant de piloter une nacelle en S.BUS. Notez que ce système a été testé et validé pour les nacelles suivantes : Zenmuse Z15-GH4 (HD), Z15-GH3, Z15-BMPCC, Z15 5D, Z15-5D III et Tarot T2D. Sachez que toutes ces nacelles sont disponibles sur notre site.

Le kit de transmission Connex d'Amimon est compatible avec les modules de vol3DR Pixhawk, 3DR APM et 3DR ArduPilot permettant ainsi de récupérer l'OSD basé sur le protocole Mavelink

Informations techniques :
Récepteur :
- Interface vidéo : mini HDMI
- Antennes : 2 x MMCX
- Alimentation : 8-26v (3s à 6s)
- Dimensions : 103 x 63.6 x 16.6 mm
- Poids : 130 grammes
- Interface vidéo : HDMI (type A)
- Antennes : 5 x SMA
- Alimentation : 7-19v (3s à 4s)
- Dimensions : 129 x 89 x 20 mm
- Poids : 260 grammes

Emetteur :
- Portée : 1km
- Delay (latence) : 0 soit inférieur à 1ms
- Bande de fréquence : 5.1-5.8 GHz
- Sélection des cannaux : AFS (selection automatique du canal)
- Format vidéo : 1080p/60, 1080p/50, 1080i/60, 1080i/50, 1080p/30, 1080p/24, 720p/60, 720p/50, 525i/60, 625i/50
- Fonction Multicast jusqu'à 4 récepteur sans latence
- Chiffrement : AES-128 & RSA 1024 for key exchange
- Température de fonctionnement : 0-45°
- Modulation : CE, FCC, MIC

 Contenu du produit :
- 1 x Émetteur Connex Amimon
- 1 x Récepteur Connex Amimon
- 2 x Antenne MMCX pour l'émetteur
- 5 x Antenne 5,8 Ghz SMA pour le récepteur
- 2 x Support d'antenne plate
- 1 x Câble Micro HDMI vers HDMI
- 1 x Câble SBUS
- 1 x Câble de Télémétrie
- 1 x Câble alimentation XT60 pour l'émetteur
- 1 x platine de fixation pour l'émetteur
- 1 x Câble HDMI vers HDMI (Type A)
- 1 x Adaptateur secteur 220v pour le récepteur
- 1 x Câble écolage Futaba
- 2 x Câble micro USB
- Produit garanti 1 an
