Présentation
Une nouvelle expérience s'offre à vous, celle du FPV (firs person view) qui vous permettra grâce à cet ensemble de vivre l'expérience de pilotage de votre modèle réduit directement depuis son bord.

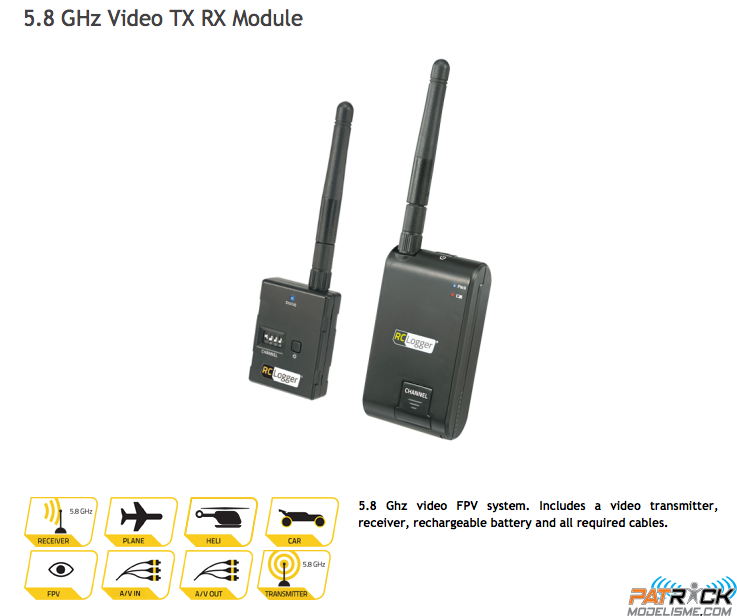

Il s'agit d'un kit de transmission vidéo complet comprenant émetteur, récepteur pour afficher ce que filme la caméra embarquée. L'ensemble fonctionne en 5.8 GHz pour offrir un maximum de puissance de transmission avec un minimum de pertes.
Il vous sera permis de sélectionner 8 fréquences à moduler sur l'émetteur.
Une conception intelligente et de nombreuses fonctionnalités
Transmetteur Vidéo (TX) - Compact et léger avec boîtier ABS robuste. Connexion facile avec le signal RC Logger Pro AV via le câble AV fourni. Equipé de LED d'état et de puissance de type Futaba et enfin un port de port de déclenchement qui vous permettra de déclencher la prise de vue depuis votre radiocommande.
Récepteur vidéo (RX) - Le moniteur LCD est détachable permet de donner une plus grande mobilité. La prise additionnelle A / V permet de connecter un affichage supplémentaire. La puissance et le statut de la batterie LED vous permet de rester informer du niveau de puissance restante. La batterie interne est rechargeable via câble microUSB fourni. Livré avec clip de ceinture en métal pour trimballer en toute facilité.
Eléments inclus dans l'ensemble
Module d'émission 5.8 GHz
Module de réception 5.8 GHz
Câble A/V (2.5mm stereo vers RCA)
Câble A/V (2.5mm mono vers I2C)
Câble A/V (2.5mm mono vers 2.5mm stereo)
Câble A/V (I2C vers RCA)
Spécification techniques de l'émetteur
Voltage de fonctionnement: 5 V/DC
Courant maximum consommé: 150 ± 10 mA
Température de fonctionnement: -10 à +50 Celsius
Température de stockage: -20 à +60 Celsius
Spécifications sur la fréquence
Bande: 5.725 - 5.875 GHz
Modulation: FSK
Puissance de la transmission: 13 dbm (en mode normal et 22 dbm en mode Boost)
Sauts de fréquences: 20 MHz
Gain de l'antenne: 3 dbi (standard, 9 dbi avec l'antenne optionnelle)
Puissance de sortie: 25 mW (non boost mode)
Portée: 300 m (Sans mode boost)
Consommation:
Mode Normal (16 dbm): 150 mAh
Boost mode (22 dbm): 300 mAh
Nombre de fréquences possibles: 8
Audio: Stereo
Spécification sur l'interface
A/V in: 4 pin 2.0 mm I2C port
DC in: Port Type Futaba
Spécification physiques
Dimensions de l'antenne: 36.8 x 54 x 14.5 mm
Antenne (L): 85 mm
Poids (avec antenne): 26 g
Spécifications techniques sur le récepteur
Voltage d'alimentation: 5 V/DC
Courant maximum consommé: 190 ± 10 mA
Température optimale: -10 à +50 Celsius
Température de stockage: -20 à +60 Celsius
Batterie rechargeable 1200 mAh LiPo
Autonomie: 4 heures
Spécifications sur la fréquence
Bande: 5.725 - 5.875 GHz
Portée: 300 m
Antenne: 3 dBi
Nombre de fréquences: 8
Audio: Stereo
Spécifications sur l'interface
A/V en sortie: 4 pin 2.5 mm type jack de téléphone
DC in: microUSB port
Spécification physiques
Dimensions sans antennes: 44 x 80 x 26 mm
Antenne: 85 mm
Poids avec antenne: 83 g
Traduction réalisée sur la base des données constructeur - Tous droits réservés Patrick Modélisme 2012
permettra grâce à cet ensemble de vivre l'expérience de pilotage de votre modèle
réduit directement depuis son bord.
Il s'agit d'un kit de transmission vidéo complet comprenant émetteur, récepteur et
écran LCD pour afficher ce que filme la caméra embarquée. L'ensemble fonctionne
en 5.8 GHz pour offrir un maximum de puissance de transmission avec un minimum
de pertes. Il vous sera permis de sélectionner 8 fréquences à moduler sur l'émetteur.
L'écran LCD est optimisé pour voir les images en extérieur et sa taille confortable
de 3.5" de diagonale sera idéale pour bien voir ce que votre modèle filme!
Une conception intelligente et de nombreuses fonctionnalités
Transmetteur Vidéo (TX) - Compact et léger avec boîtier ABS robuste. Connexion
facile avec le signal RC Logger Pro AV via le câble AV fourni. Equipé de LED d'état
et de puissance de type Futaba et enfin un port de port de déclenchement qui vous
permettra de déclencher la prise de vue depuis votre radiocommande.
Récepteur vidéo (RX) - Le moniteur LCD est détachable permet de donner une plus
grande mobilité. La prise additionnelle A / V permet de connecter un affichage
supplémentaire. La puissance et le statut de la batterie LED vous permet de rester
informer du niveau de puissance restante. La batterie interne est rechargeable via
câble microUSB fourni. Livré avec clip de ceinture en métal pour trimballer en toute
facilité.
L'écran LCD - Il est entièrement détachable du module RX de réception en toute
simplicité. Il peut être utilisé en tant que moniteur externe autonome car il possède
une prise analogique d'entrée PAL/NTSC via l'A/V.
Il affiche également les informations, comme le module RX, sur l'état restant de la
batterie et est facemek
Eléments inclus dans l'ensemble:
Module d'émission 5.8 GHz
Module de réception 5.8 GHz
Ecran LCD détachable conçu pour le kit de réception
Câble A/V (2.5mm stereo vers RCA)
Câble A/V (2.5mm mono vers I2C)
Câble A/V (2.5mm mono vers 2.5mm stereo)
Câble A/V (I2C vers RCA)
Spécification techniques de l'émetteur:
Voltage de fonctionnement: 5 V/DC
Courant maximum consommé: 150 ± 10 mA
Température de fonctionnement: -10 à +50 Celsius
Température de stockage: -20 à +60 Celsius
Spécifications sur la fréquence
Bande: 5.725 - 5.875 GHz
Modulation: FSK
Puissance de la transmission: 13 dbm (en mode normal et 22 dbm en mode Boost)
Sauts de fréquences: 20 MHz
Gain de l'antenne: 3 dbi (standard, 9 dbi avec l'antenne optionnelle)
Puissance de sortie: 25 mW (non boost mode)
Portée: 300 m (Sans mode boost)
Consommation:
Mode Normal (16 dbm): 150 mAh
Boost mode (22 dbm): 300 mAh
Nombre de fréquences possibles: 8
Audio: Stereo
Spécification sur l'interface
A/V in: 4 pin 2.0 mm I2C port
DC in: Port Type Futaba
Spécification physiques
Dimensions de l'antenne: 36.8 x 54 x 14.5 mm
Antenne (L): 85 mm
Poids (avec antenne): 26 g
Spécifications techniques sur le récepteur:
Voltage d'alimentation: 5 V/DC
Courant maximum consommé: 190 ± 10 mA
Température optimale: -10 à +50 Celsius
Température de stockage: -20 à +60 Celsius
Batterie rechargeable 1200 mAh LiPo
Autonomie: 4 heures
Spécifications sur la fréquence
Bande: 5.725 - 5.875 GHz
Portée: 300 m
Antenne: 3 dBi
Nombre de fréquences: 8
Audio: Stereo
Spécifications sur l'interface
A/V en sortie: 4 pin 2.5 mm type jack de téléphone
DC in: microUSB port
Spécification physiques
Dimensions sans antennes: 44 x 80 x 26 mm
Antenne: 85 mm
Poids avec antenne: 83 g
Traduction réalisée sur la base des données constructeurs - Tous droits réservés Patrick Modélisme 2012
| Réf Patrick Modélisme | PC-RCL-20011RC |
|---|---|
| Marque | Rc logger |
