Tour de précision Proxxon PD 400 CNC SUR-COMMANDE

Tour de précision PD 400 VERSION CNC



Fiabilité, précision, solidité, PROXXON! La nouvelle génération avec ces accessoires. Fabriqué en Allemagne!

Le coeur du système, extensible et modulable.

- Avec des vis à circulation de billes sur l'axe Z et l'axe X, et deux puissants moteurs pas à pas.
- Unité de commande pour connexion à un PC ou un ordinateur portable avec commande de la broche principale et des moteurs pas à pas.
- Comprend un logiciel convivial et compatible avec WINDOWS® (voir description ci-dessous).

Mandrin rotatif à 3 mâchoires de précision selon DIN 6386 (Ø 100 mm).
Puissant moteur à condensateur d'une puissance de 550 W.
Multi-support en acier avec 2 éléments de maintien réglables en hauteur.
Moteur pas à pas 1,8 A pour course de 70 mm.
Vis à billes pour l'axe X avec pas de 2,0 mm.
Vis à billes pour l'axe Z avec pas de 4 mm.
Moteur pas à pas 1,8 A pour course de 300 mm.

Précision à haute répétabilité: applicable pour la fabrication de pièces individuelles et de petites séries.

Les vis à billes à recirculation double avec roulements à rouleaux couplées à un puissant moteur pas à pas à micropas garantissent une précision d'usinage et une répétabilité élevées.

La commande des axes par ordinateur permet l'usinage précis de l'acier et des métaux non-ferreux.

Entraînement de l'axe par moteurs pas à pas et vis à billes (pas de jeu inverse). Pour le dressage de face et le chariotage, pour le tournage de billes, rayons et contours en acier et métaux non-ferreux. Après la conception de la pièce souhaitée dans l'ordinateur, l'usinage de la pièce peut être automatisé et démarré aussi souvent que nécessaire.

Dans le cas contraire, la conception mécanique est en grande partie identique à celle du tour PROXXON, qui a déjà fait ses preuves, à savoir le tour PROXXON PD400: Un chariot de machine en fonte grise à nervures transversales, solide et rectifié, un guidage prismatique "à pattes larges" pour le support et la contre-pointe, permettent un travail sans vibrations et une précision optimale. Mandrin à trois mâchoires de haute qualité (Ø 100 mm). 6 vitesses de rotation de la broche (80 à 2 800 tr/mn) par changement de courroie. Avec pointe de centrage tournante avec montage MK 2 dans la contre-pointe. Avec porte-outils multiples en acier pratique et 2 éléments porte-outils (réglables en hauteur et avec butée).

Complet avec vis à billes, moteurs pas à pas puissants et les fins de course nécessaires, la commande CNC, tous les câbles de raccordement enfichables nécessaires et le logiciel compatible WINDOWS® sur CD-ROM.

Logiciel PROXXON CAD/CAM pour le logiciel WINDOWS®

Logiciels et matériel en bref:
Le logiciel est parfaitement adapté à la machine pour fournir des résultats de travail optimaux. Les moteurs pas à pas sont commandés par l'unité de commande CNC, qui est connectée à votre ordinateur via l'interface RS 232 (au besoin par un adaptateur USB).

De puissants microprocesseurs et des amplificateurs de puissance largement dimensionnés garantissent un fonctionnement puissant et précis des moteurs dans toutes les situations. Deux relais librement configurables dans l'unité de commande permettent de commander d'autres fonctions, par ex. l'allumage d'un projecteur de travail. Livré complet avec câbles de raccordement avec connecteurs appropriés.

Création facile de la géométrie de la pièce à usiner!

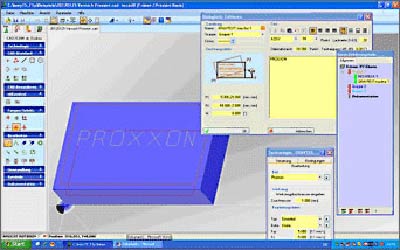

Lorsque vous démarrez le programme, la fenêtre CAO apparaît à l'écran. Le contour de la pièce à usiner est créé dans l'environnement familier de WINDOWS®. Des utilitaires complets facilitent le fonctionnement du programme, qui permet la saisie de coordonnées (absolues et relatives) en plus de l'utilisation de la souris. Les données technologiques sont affectées à chaque élément de dessin. Différentes vitesses d'usinage et des changements d'outils manuels sont possibles, par exemple. L'importation de fichiers dxf est également prise en charge.

Génération automatique des données de FAO
Le dessin fini de la pièce est converti par un clic de souris en un jeu d'instructions (DIN/ISO 66025) pour la machine. Cela permet de lancer le traitement. Vous pouvez également éditer ou exporter le jeu de commandes manuellement. Inversement, le système vous permet également d'importer ou d'écrire des enregistrements de données vous-même.

Simulation CNC possible
Le déplacement de l'outil peut être simulé dans la fenêtre graphique. Des erreurs de programmation seront ainsi détectées.

Travail manuel possible
Les moteurs pas à pas des machines CNC prennent en charge la fonction des volants. Néanmoins, le travail manuel reste possible : L'outil peut également être déplacé manuellement à l'aide des touches de déplacement du curseur.

Installation du logiciel
Le logiciel PC est fourni sur CD-ROM et fonctionne sous tous les systèmes d'exploitation courants WINDOWS®, par exemple XP, Vista ou WINDOWS® 7. L'installation se fait de la même manière qu'avec WINDOWS®.

Caractéristiques techniques:
Alimentation électrique: 220/240 V 50/60 Hz
Entraînement de la broche: Moteur à condensateur de 550 W
Entraînement de la broche Axe des X:
Diamètre sur flancs 8 mm
Moteur pas à pas avec couple de maintien de 1,8 A et 50 Ncm,
Course: env. 70 mm entraînement de broche
Entraînement de la broche Axe des Z:
Vis à billes de l'axe Z au pas de 4 mm,
Diamètre sur flancs 12 mm.
Moteur pas à pas avec couple de maintien de 1,8 A et 50 Ncm,
Course: env. 300 mm entraînement de broche
Vitesses de broche:
80 - 160 - 330 - 660 - 1.400 - 2.800 tr/mn
Sélectionnable par commutateur (deux niveaux) et changement de courroie d'entraînement.
Commande des moteurs: pas à pas par l'unité de commande CNC (inclus dans la livraison)
Logiciel: sur CD-ROM, installation sous Windows 98, Windows 2000, Windows XP, Windows Vista et Windows 7.0
Port de commande: port série interface RS 232 (alternative: Utilisation d'un adaptateur USB), câble de raccordement au PC inclus dans la livraison
Dimensions de la machine:
Machine: L 900 x P 400 x H 300 mm
Unité de commande: L 450 x P 270 x H 60 mm
Poids (complet): Machine: env. 45 kg / Unité de commande: env. 4 kg

Remarque:
Le PC ou l'ordinateur portable ne font pas partie du périmètre de livraison. Configuration matérielle minimale requise : Processeur Pentium avec fréquence d'horloge de 400 MHz (ou comparable), carte graphique de haute qualité (64 Mo de RAM) et au moins 40 Mo d'espace libre sur le disque dur.

Informations: Liens PDF pour tout les accessoires en options pour Proxxon PD 400 CNC disponible sur commande!!!

Remarque: également disponible en version classique (PD 400 SANS CNC).
