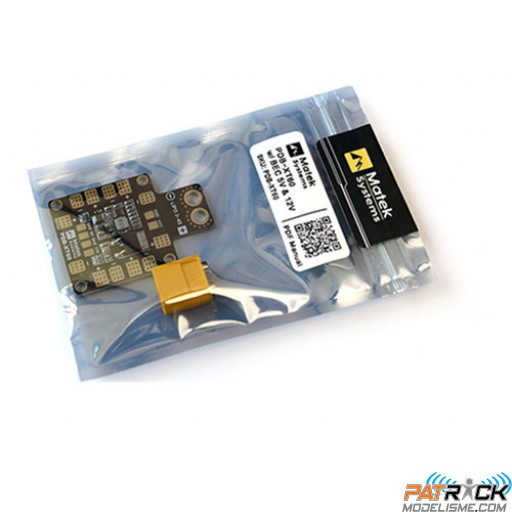

Matek mini carte PDB-XT60 BEC 5V & 12V

Plus de vues

Matek mini carte PDB-XT60 BEC 5V & 12V

Marque : Matek systems

Réf. : PC-DIV-QA516-PDB-XT60

Envoyer à un ami par email

S'enregistrer pour les alertes sur le prix

S'enregistrer pour être notifié lorsque ce produit est nouveau en stock

Le PDB-XT60 a été conçu pour fournir la plus haute performance possible et la fiabilité dans 36 * 50mm et 4 couches de PCB. Il distribue la puissance d'un pack LiPo à 6 ESC, ainsi que de fournir des sorties CC 5V synchronisées et régulées et un DC 12V régulé linéairement pour alimenter des caméras, des servos, un récepteur RC, des contrôleurs de vol, des émetteurs vidéo, des LED, etc.

Disponibilité: Hors stock

11,95 €

Description du produit
Informations supplémentaires
Produits apparentés
Tags (0)

Description du produit

Matek mini carte d'alimentation PDB-XT60 BEC 5V & 12V

« Power distribution board »
- 2 oz de cuivre, 4 couches et 1,6 mm PCB.
- Prise XT60 intégrée

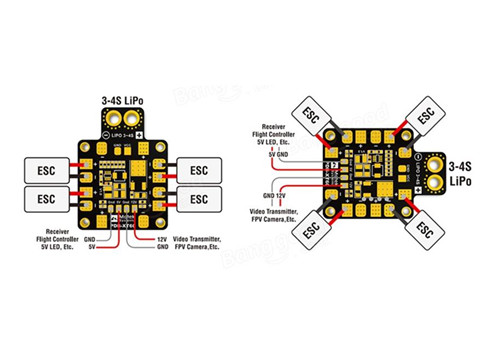

- Total de 6 paires d’ESC à souder, adaptées pour chassis en H ou X, 5V & 12V LED de sortie et de tolérance de court-circuit

Le PDB-XT60 a été conçu pour fournir la plus haute performance possible et la fiabilité dans 36 * 50mm et 4 couches de PCB. Il distribue la puissance d'un pack LiPo à 6 ESC, ainsi que de fournir des sorties CC 5V synchronisées et régulées et un DC 12V régulé linéairement pour alimenter des caméras, des servos, un récepteur RC, des contrôleurs de vol, des émetteurs vidéo, des LED, etc.

Offre une prise XT60 pour connecter le pack LiPo facilement.

Général:
- Plage de tension d'entrée (fonctionnement 3S-4S LiPo): 9 - 18V DC
- Sorties 5V et 12V régulées
- LED (sorties 5V et 12V)
- 6 Sorties ESC et 1 paire de prises VCC / GND

Sorties ESC:
Courant continu: 25A * 4 ou 15A * 6
-Tension du courant (10 secondes / minute): 30A * 4 ou 20A * 6

BEC 5V sortie:
- Conçu pour les récepteurs RC, contrôleurs de vol, OSD et servos.
-DC / DC régulateur synchrone buck.
- Tension: 5,0 +/- 0,1 V cc
Courant continu: 2 Ampères (Max.2.5A 10s / minute)
- Ondulation de sortie: 40mV (VIn = 16V, VOut = charge 5V @ 2A)
- Circuit-court tolérant (5 secondes / minute)

BEC 12V sortie:
- Pour caméra vidéo TX ou FPV avec régulateur linéaire.
- Batterie doit être une 4S LiPo (13 ~ 18V DC)
- Tension: 12.0 +/- 0.3VDC
- Courant continu: 500mA (Max.0.8A 5s / minute)
- Circuit-court tolérant (2 secondes / minute)

BEC 12V @ 3S LiPo:
-Tension de sortie = 3S LiPo tension -1V

Physique:
- Dimensions: 36 x 50 x 4 mm (sans XT60)
- Montage: 30,5 x 30,5 mm, Φ3mm
- Poids: 7,5g (sans XT60), 11g (avec XT60)
