Multiplex ROYALPRO 7 set M-LINK light 2.4GHz

M-LINK est un nouveau système de transmission MULTIPLEX. Il fonctionne sur la bande des 2,4 GHz-ISM et se base sur la technologie Frequency Hopping Spread Spektrum.

1 Récepteur 2,4-GHz- RX-7-DR pro M-LINK Light

Les caractéristiques du système M-LINK sont les suivantes:

- Gestion automatique de la fréquence HF
Un choix manuel de la fréquence (par changement de quartz, synthétiseur) n’a plus besoin d’être effectué par l’utilisateur. Le système 2,4 GHz-Spread Spectrum se répartit automatiquement la bande de fréquence. De ce fait, une surveillance des fréquences, telle que nous la connaissons aujourd’hui, n’est plus nécessaire. Des perturbations dues à l’utilisation de la même fréquence (comme cela peut se produire en 35, 40, ...MHz) sont pratiquement exclues. Lors de la première utilisation de ce système, il faudra étalonner émetteur et récepteur entre eux par une simple procédure “Binding“. A partir de ce moment-là, le récepteur ne fonctionnera qu’avec les signaux provenant de votre émetteur.

- Transmission rapide et précise, jusqu’à 16 voies
Le nouveau standard MULTIPLEX M-LINK peut transmettre, selon l’émetteur utilisé, jusqu’à:
- 12 voies à une fréquence de 14ms
- 16 voies à une fréquence de 21ms
avec une résolution de 12 bit (3.872 pas)

- Transmission des paramètres des voies/Télémétrie
La bande des 2,4 GHz-ISM offre la possibilité de retransmettre des données du modèle vers l’émetteur. Avec le système M-LINK , le récepteur transmet la tension de l’alimentation du récepteur à l’émetteur en temps réel. En cas de tension trop faible, un signal d’alerte est émis par l’émetteur. Vous pouvez encore brancher d’autres sondes (par ex. pour la tension, l’intensité, la température) sur les sorties du récepteur M-LINK prévues à cet effet .

- Utilisation en mode Diversity et double récepteur
Les récepteurs MULTIPLEX M-LINK-DR (Dual Receiver) sont des ensembles très complexes et se composent de deux véritables récepteurs dans un seul et même boîtier (récepteur Diversity). La réception se fait simultanément par les deux récepteurs, en comparant la qualité des signaux. Le signal de meilleur qualité est utilisé et transmis sans délai aux servos.
Dans des conditions de réception difficiles et/ou dans des modèles de grande valeur, vous pouvez coupler deux récepteurs. La réflection des signaux et les effets de polarisation, typiques au 2,4 GHz, sont ainsi réduits au minimum. cela augmente encore la sécurité.

- La technologie Frequency Hopping Spread Spectrum (FHSS)
Avec un intervalle de quelques millisecondes, émetteur et récepteur passent d’une voie à l’autre, avec le même rythme. Une partie de ce laps de temps est utilisé pour transmettre les données. De ce fait, le temps d’occupation de la fréquence est très court, ce qui permet de minimiser les conflits entre signaux, et de réduire les interférences. Même si un ensemble de données se perd, et du fait du passage rapide, sans arrêt, d’une voie à l’autre, le pilote ne remarquera pas ces éventuelles interruptions.

- Grande portée
Le système MULTIPLEX M-LINK-System utilise le procédé Frequency Hopping Spread Spectrum (FHSS). La puissance d’émission autorisée de l’émetteur qui est de 100mW EIRP, a permis d’obtenir, en pratique, une portée au sol de plus de 2000 m. En vol, compte tenu des meilleures conditions, cette portée est encore supérieure. Même pour de grands modèles, vous avez donc une marge de sécurité suffisante.

- Grande sécurité de transmission
L’énorme largeur de bande disponible en 2,4 GHz permet la transmission d’une quantité de données bien supérieure à celle possible par ex. en 35 MHz (largeur de bande du 2,4 GHz = 83,5 MHz; en 35 MHz = 1 MHz). La modulation digitale, en liaison avec un contrôle et correction continus et complexes, des erreurs, par le récepteur lui-même, sont garants d’une excellente
qualité des données transmises.

- Grande résistance aux interférences
Les sources d’interférences typiques dans des modèles, dues par ex. aux moteurs électriques, à des variateurs, aux allumages des moteurs thermiques ont un spectre de perturbations dont le maximum est bien inférieur à la plage des 2,4-GHz. Cela signifie que les systèmes en 2,4 GHz ne peuvent pratiquement pas être perturbés, ce qui est encore un Plus au niveau de la sécurité.

- Fonction HOLD/FAIL-SAFE
Dès que le récepteur reçoit des données perturbées ou irréparables, ce sont les derniers signaux corrects reçus qui sont retransmis aux servos, ce qui permet de surpasser cette perte de signal (HOLD). Une fois le temps HOLD écoulé (temps réglable), FAIL-SAFE s’active. Cela veut dire que les servos se mettent alors dans une position de sécurité, enregistrée auparavant (par ex. Arrêt moteur, gouvernes au neutre). L’enregistrement des positions FS peut se faire par touches sur les récepteurs ou, sur certains émetteurs, dans le menu „par transmission“.

- Antennes de réception et d’émission courtes
Les antennes d’émission courtes en 2.4 GHz sont plus résistantes et plus maniables. Elles ne gênent pas la visibilité des pilotes. De plus, les antennes de réception courtes se montent plus facilement dans le modèle.

- Grande résistance aux vibrations
De petits Transceiver-ICs modernes et parfaitement intégrés remplacent avantageusement les éléments en céramique, bobinages et autres filtres, très sensibles aux vibrations.

- Compatibles LiPo
Tous les récepteurs MULTIPLEX M-LINK ont une très grande plage d’utilisation, de 3,5 à 9,0 V et sont, de ce fait, insensibles aux chutes de la tension d’alimentation. Ils peuvent être utilisés avec des éléments 2S LiXX sans stabiliser la tension p. ex. à 6 V.

- Utilisable partout dans le monde
Les radios en 2,4 GHz peuvent être utilisées partout dans le monde. Les ensembles MULTIPLEX M-LINK sont conformes à toutes les directives légales actuellement en vigueur.

- Possibilité de mise à jour (Update)
Tous les émetteurs et récepteurs sont basés sur la technologie Flash-MicroController, ce qui permet les mises à jour. En cas de nouveautés techniques ou modifications, tous ces composants peuvent donc être remis à jour.

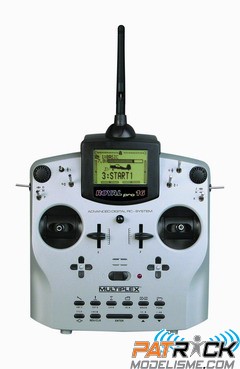

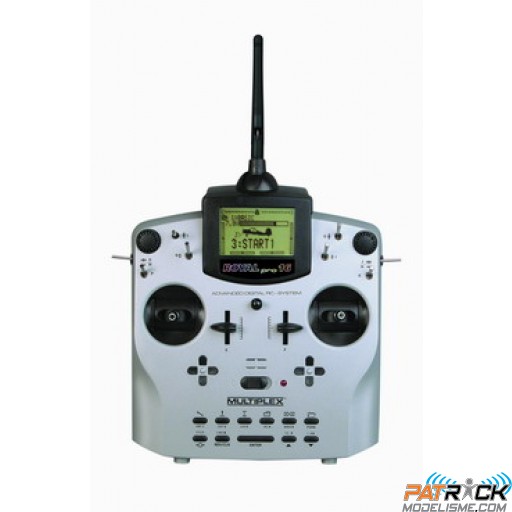

ROYALpro avec la technologie 2,4 GHz M-LINK

L’émetteur ROYALpro est un émetteur pour pilotes exigeants et chevronnés. Nous vous proposons maintenant cette radio avec la nouvelle technologie de transmission MULTIPLEX 2,4 GHz- M-LINK.

Vous avez le choix entre trois variantes :

ROYALpro 7 Version 7 voies, 15 mémoires de modèles
ROYALpro 9 Version 9 voies, 20 mémoires de modèles
ROYALpro 16 Version 16 voies, 36 mémoires de modèles

A part le nombre de voies et le nombre de mémoires de modèles, les trois versions offrent les mêmes possibilités et présentent les mêmes caractéristiques, telles que vous les connaissez de la ROYALpro :

- De nombreuses possibilités de réglage et de mixage pour modèles à voilure fixe et hélicoptères
- Programmation aisée, réduite, grâce à plusieurs exemples de programmation de modèles à voilure fixe et hélicoptères
- Affectation libre des éléments de commande, interrupteurs et servos
- Jusqu’à 4 configurations de vol différentes par modèle, avec trim spécifique à la configuration de vol
- 3 chronomètres avec, en plus un totalisateur du temps de vol du modèle et du temps d’utilisation de l’émetteur
- 5 touches de fonction et 2 boutons de réglage digitaux 3D, pour une programmation simple et confortable
- 6 touches de menu pour accéder directement aux principaux menus
- Navigation dans les différents menus, en toutes lettres, dans différentes langues (DE, EN, FR, IT, ES)
- Design du boîtier ergonomique, pour une bonne prise en main ou pour une utilisation pupitre
- Grand écran, avec possibilité d’affichage de graphiques, rabattable
- Trim digital avec trim croisé, spécifique à chaque configuration de vol
- Prise Multifonctions MULTIPLEX montée d’origine (pour la charge de l’accu, écolage, prise PC pour les mises à jour, la gestions et sauvegarde des données, et pour l’utilisation sur simulateur) Vous trouverez une description détaillée de la ROYALpro avec toutes ses caractéristiques et particularités soit dans notre catalogue général, soit dans le prospectus ROYALpro ou sur notre site internet sous www.multiplex-rc.de.

Les nouveaux avantages, en plus, sont les suivants :

- Mode de transmission 2,4 GHz M-LINK entièrement intégré
La nouvelle technologie de transmission M-LINK 2,4 GHz est parfaitement intégrée dans l’émetteur. Le mode Binding et la réduction de puissance, pour les essais de portée, sont activés de manière simple et rapide par menu. Vous n’avez pas à recourir à de fastidieuses manipulations de touches ou décrypter les couleurs des Leds. Même la définition des positions FAIL-SAFE dans le récepteur peut être faite à partir de l’émetteur, par un menu.

- Accès aux données des voies/Télémétrie
Si vous utilisez un récepteur, compatible télémétrie (à partir de RX-7-DR M-LINK et RX-9-DR M-LINK), la tension réelle, actuelle, de votre alimentation de réception s’affiche sur l’écran de votre émetteur. Dès que la tension de l’alimentation passe en-dessous du seuil mini (réglable), un signal acoustique vous prévient de la chute de tension. Vous êtes ainsi prévenu et informé non seulement de la chute de tension de votre accu d’émission, mais également de celui de l’accu de réception, ce qui n’a jamais été le cas jusqu’à présent. Encore un Plus au niveau de la sécurité!

Par ailleurs, vous pouvez encore afficher d’autres données télémétriques du modèle à l’écran (en fonction des sondes
branchées sur le récepteur, par ex. tension, intensité, température). Exemples d’utilisation : température moteur, tension
de l’accu de propulsion, consommation du moteur électrique.

- Temps latent court et haute résolution
Comme ROYALevo et pro disposent déjà d’un port digital vers le module HF, les données au format conventionnel PPM- ou PCM n’ont pas besoin d’être converties au format de transmission digital 2,4 GHz comme c’est le cas pour de nombreux autres émetteurs en 2,4 GHz en y ajoutant des modules ou autres solutions. On obtient ainsi une transmission précise, très rapide et avec une haute résolution, des signaux de commande. L’émetteur ROYALpro avec M-LINK utilise une fréquence servo de 14 ms en mode 12 voies (21 ms en mode 16 voies) avec une résolution de 12 bit (3872 crans).

- Modification rapide
Si, comme par le passé, vous voulez continuer à vous servir de vos récepteurs conventionnels FM (PPM, M-PCM), la possibilité d’un passage rapide d’une technologie à l’autre est intéressante. La modification peut être réalisée sur le terrain en moins d’une minute: Le module HF 2,4 GHz HFM4 M-LINK est simplement retiré de l’émetteur, on retire également l’antenne 2,4-GHz qui y est branchée, en la remplaçant par l’antenne téléscopique, puis on remonte le module HF FM à la place du module en 2,4 GHz.

Remarque: Les émetteurs ROYALevo et ROYALpro avec transmission FM conventionnelle peuvent être mis à jour à cette nouvelle technologie

Contenu :

- 1 Emetteur ROYALpro 7
- 1 Module 2,4-GHz- HFM4 M-LINK
- 1 Accu d’émission PERMABATT+ 6/2100mAh NiMH
