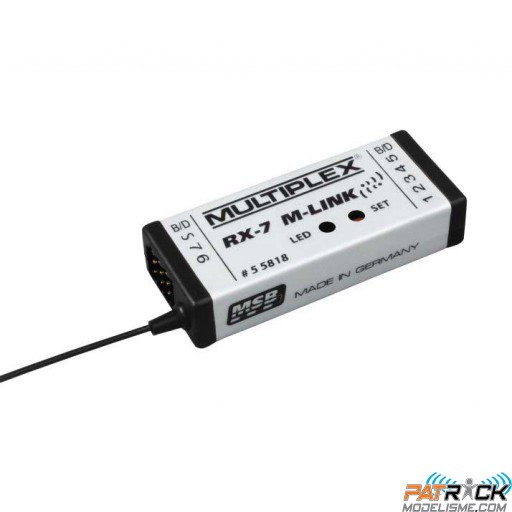

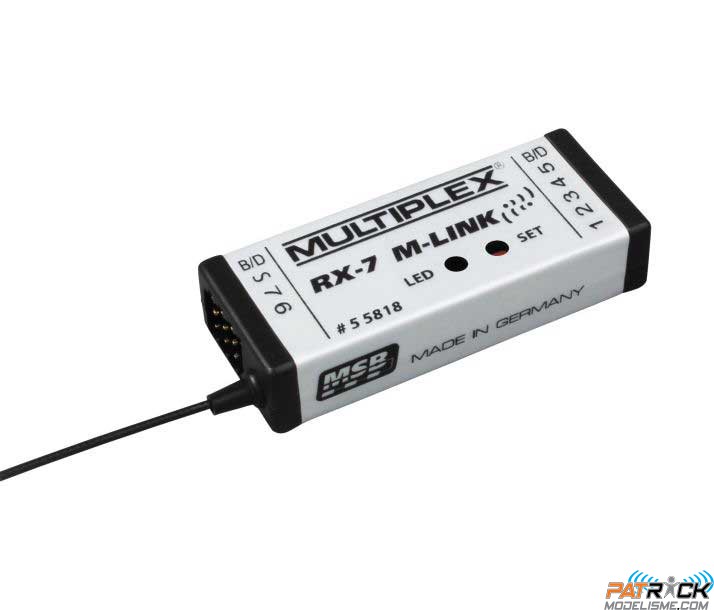

Récepteur Multiplex RX-7-M-LINK 2.4GHz

Récepteur 2,4GHz RX-7 M-LINK MULTIPLEX

Récepteur télémétrique en technologie SMD de dernière génération 7 voies en MULTIPLEX 2,4 GHz M-LINK

Les récepteurs qu´il faut aux pilotes, qui, même sur des modèles plus petits, ne veulent plus se priver de la télémétrie!
Grâce aux connexions In-line, sur l’avant et sur l’arrière, l’encombrement a pu être réduit au minimum. De ce fait, ces récepteurs sont prédestinés à de petits modèles dans lesquels il n’y a que peu de place.

Utilisation typique :

- Planeurs et moto-planeurs d’une envergure jusqu’à env. 2,50 m,
- Petits et moyens hélicoptères dont le diamètre rotor est d’env. 1 m,
- Modèles électriques et à motorisation thermique, jusqu’à une envergure de 1,60 m environ,
- Voitures RC,
- Bateaux RC.

Particularités :

- Fonction Télémétrie :
- Retransmission de la tension RX et de la qualité de la liaison (LQI = Link Quality Indication) d’origine, et possible sans branchement de capteurs externes M-LINK
- Port capteur intégré pour le branchement des capteurs/sondes externes via MSB
- (MULTIPLEX Sensor Bus).
- Touche intégrée et LED pour:
- Appairage (Binding), programmation FAIL-SAFE, RESET et infos sur le mode d’utilisation
- Utilisable en mode Diversity, (deux récepteurs reliés entre eux), pour cela il faut le
- Cordon Diversity (# 8 5070).
- Possibilité de mise à jour grâce au port PC intégré:
- Avec le logiciel PC gratuit MULTIPLEX Launcher* et le cordon interface USB-PC (# 85149).
- Compatible avec le MULTImate (# 8 2094).
- Fonction HOLD/FAIL-SAFE.
- Avec amplification supplémentaire du signal, pour une sensibilité maximum et une
- plus grande portée.
- Totalisateur d’erreurs intégré / Sauvegarde des erreurs de tension et de signaux

Caractéristiques techniques:

- Nombre de voies: 7
- Type de réception: 2,4 GHz FHSS M-LINK
- Tension de fonctionnement: 3,5 V … 9,0 V
- Alimentation: 4 – 6 éléments NiXX, 2S LiXX
- Consommation: env. 45 mA (sans servos)
- Plage de température d’utilisation: - 20°C … + 55°C
- Dimensions (L x l x h): env. 54,0 x 22,5 x 11,5 mm
- Poids: env. 13,0 g

Nouveautés et améliorations techniques des récepteurs M-LINK:
Les récepteurs M-LINK (à l’exception des versions „light“) à la version V 1.2x offrent les nouvelles possibilités suivantes:

1) Sorties servos en tant que signal composé (émission servo série – SRXL-MULTIPLEX)
Les 12 premières voies retransmises par le récepteur sont redirigées via un cordon à 3 fils et à travers la prise B/D du récepteur,
par ex. à:
- PowerBox Cockpit SRS et PowerBox Competition SRS.
(Alimentation et management des servos) de PowerBox Systems
- MICROBEAST de BEASTX.
- VStabi (VBar) de Mikado
D’autres produits basés sur ce principe sont à l’étude.

2) Détermination d’une adresse pour un capteur en tant "qu’adresse prioritaire“: fréquence d’actualisation des données de cette
valeur du capteur plus élevée par rapport aux autres, lorsque de nombreux capteurs sont branchés. Exemple: Vario-mètre

Mettez vos récepteurs M-LINK à jour à tout moment! Pour la mise à jour, il vous faut:
- Logiciel PC «MULTIPLEX Launcher» téléchargeable gratuitement sous www.multiplex-rc.de
- Cordon interface USB PC UNI (# 8 5149)
