DJI LIGHTBRIDGE - Retour vidéo en Full HD 2.4GHz

PRÉSENTATION DU LIGHTBRIDGE

Tous vos équipements connectés au Lightbridge

ENTRÉE VIDEO
Entrée HDMI et AV
Entrée depuis la nacelle
DJI Zenmuse

CONVERSION
HDMI OU SDI EN SORTIE

SORTIE VIDEO EN USB
Sur tablettes et téléphones
iOS et Android

ÉCRAN
HD

ENTRÉE RADIOCOMMANDE
Signal pilote
Signal de contrôle nacelle
• Transmission en 1920x1080p @30img/sec.
• Jusqu'à 1.7 km de portée
• Latence d'environ 150ms
• Système de contrôle radio intégré en 2.4 GHz
• Contrôleur de vol DJI requis: A2, Wookong-M, Naza-M V2, Phantom 2

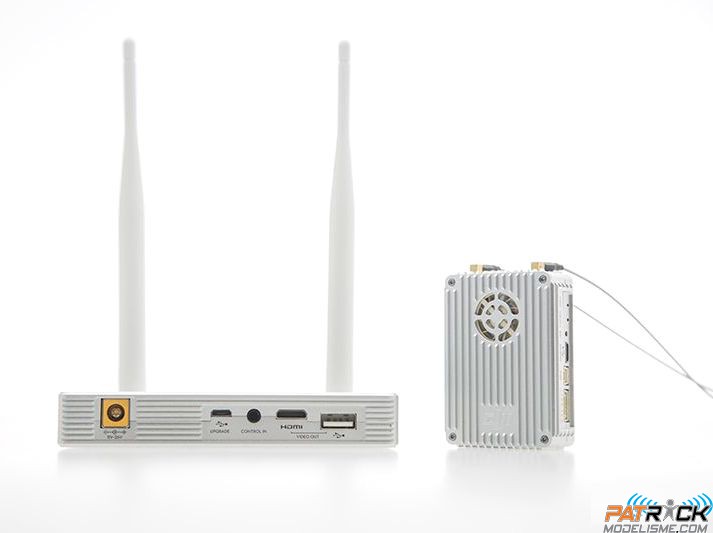

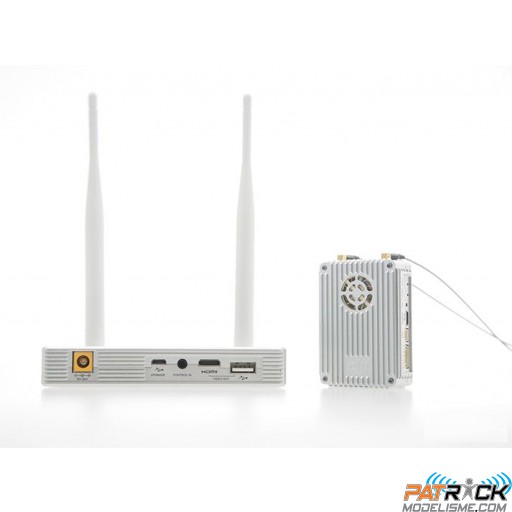

DJI LIGHTBRIDGE EMETTEUR VIDEO 2.4GHz Full HD

Le DJI Lightbridge est un émetteur numérique vidéo Full HD en 2.4GHz révolutionnaire! Il offre une technologie puissante concentrée dans un petit et léger boitier. Il permet une portée jusqu'à 1.7km en 1920x1080 @img/seconde, le rendant idéal pour une utilisation professionnelle pour les "artistes" aériens et les amateurs de FPV. Il possède un boitier en aluminium, un bouclier interne et externe contre les interférences. La recharge peut se faire par le chargeur fourni ou une batterie 3S ~ 6S Li-Po. Chaque charge dure jusqu'à 4,5 heures. Donnez un coup de pouce à votre créativité un coup de pouce avec des images d'une qualité irréprochable et magnifiques!

Différentes configurations suivant votre niveau ou votre équipement
TOUJOURS PLUS PROFESSIONNEL
Contrôleur de vol: A2, Wookong-M
Châssis: S800 EVO, S1000
Nacelle: Zenmuse Z15 HD (GH4, BMPCC, 5D

NIVEAU INTERMÉDIAIRE & FPV
Contrôleur de vol: Naza-M V2
Châssis: F450/F550, Phantom 2 (DT7 en 5.8 GHz requise)
Nacelle: Zenmuse H3-2D, Zenmuse H3-2D

APPAREIL SUPPORTÉS
Chargeur USB pour les divers fonctionnalités des appareils périphériques, permettant de prolonger leur autonomie.
Sortie des données en USB 2.0 pour les systèmes sous iOS et Android
Android 4.1.2 recommandé au minimum

Système embarqué

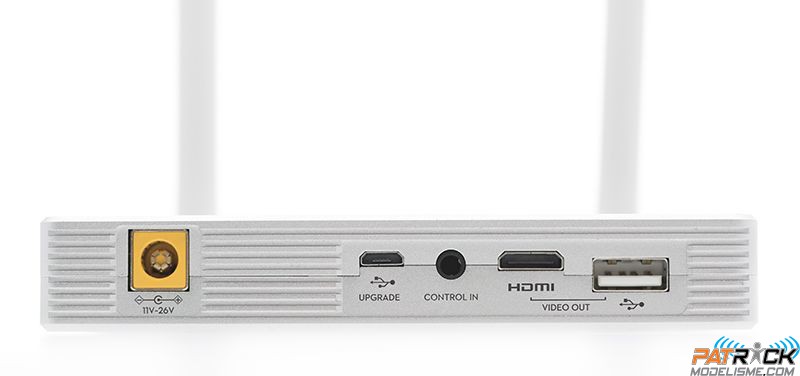

Station au sol
Système embarqué
Station au sol

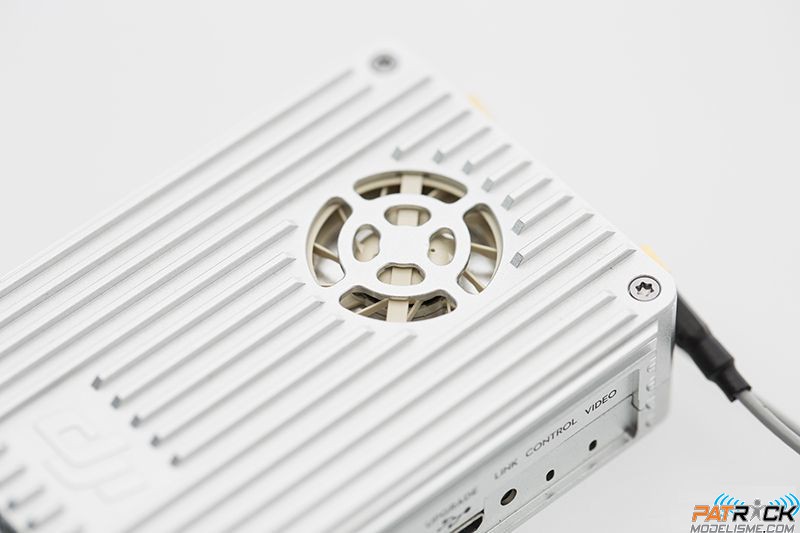

Boitier aluminium
bouclier électromagnétique

AUTONOMIE
4.5 Heures
CAPACITE
4000 mAh

Application DJI Lightbridge sur le Google Play

Affichage des données de vol sur l'écran
Mode de vol
Niveaux de puissances
Force du signal vidéo
Force du signal radio
Force du signal GPS
Attitude/position relative
Hauteur
Distance
Vitesse horizontale
Vitesse verticale

OSD (ON-SCREEN DISPLAY) INTÉGRÉ
L'OSD (permettant d'afficher toute les données de vol recueillies du contrôleur de vol) est intégré nativement. Il n'y a donc rien à rajouter pour obtenir toutes ces informations.

TECHNOLOGIE ANTI-INTERFERENCES
Jusqu'à 8 Lightbridges peuvent être utilisés simultanément. Chacun peut fonctionner indépendamment et sans interférences avec une certaine distance entre eux.

OPERATION AVEC PLUSIEURS MODULES
Un unique émetteur embarqué peut émettre vers plusieurs récepteur au sol, émettant donc vers de multiples écrans. Un récepteur au sol émettra le signal radio et les autres recevrons le siglan vidéo.

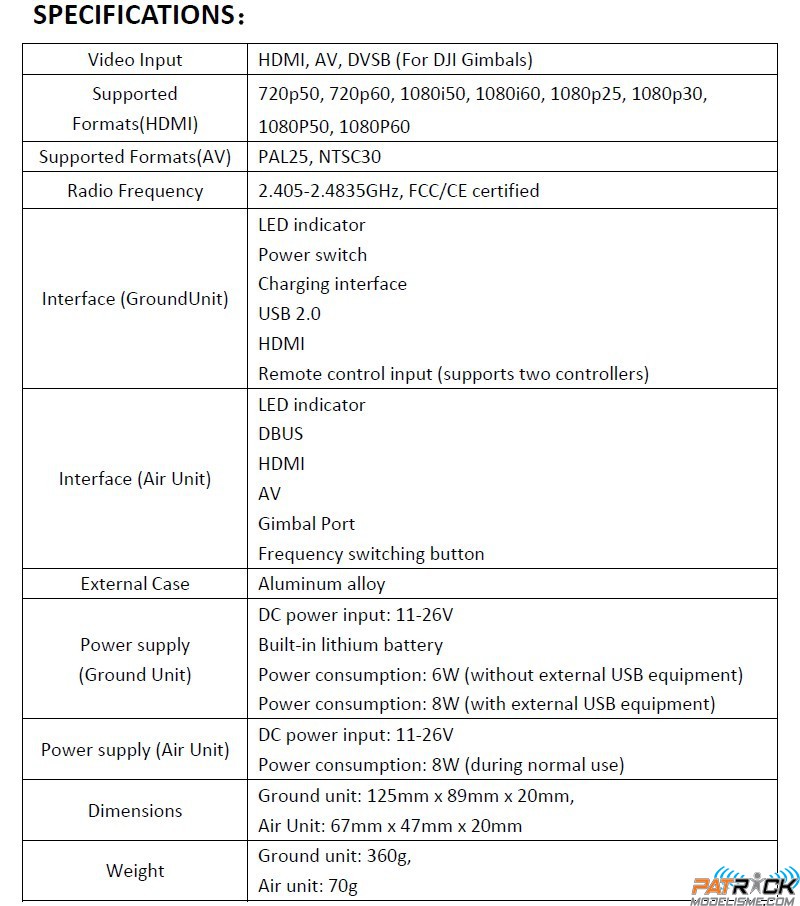

Caractéristiques techniques
_____________________________________________

Paramètres de performances

Distance de transmission (en extérieur et sans obstacles): 1.7km
EIRP (Puissance isotrope rayonnée équivalente): 100mW
Sensibilité du récepteur (1% d'erreur): -101dBm ±2dBm
Fréquence de fonctionnement: 2.4 GHz ISM
Gain à l'antenne du système embarqué: 2.0±0.7dBi@2450MHz
Gain à l'antenne de la station au sol: 5.0±0.7dBi@2450MHz

Paramètres physiques

Température de fonctionnement: -10~50 °C
Dimensions (sans antennes): Système embarqué 68mm(L)X48mm(l)X21mm(H) - Station au sol 125mm(L)X90mm(l)X20mm(H)
Poids (sans antennes): Système embarqué 71g - Station au sol 295g

Caractéristiques hardware

Connecteur d'antenne: MMCX Mâle (système embarqué), SMA Male (Station au sol)
Tension de fonctionnement Système embarqué: 3S~6S
Tension de fonctionnement Station au sol: 3S~6S
Courant de fonctionnement Système embarqué: 700mA ±20mA(@12V)
Courant de fonctionnement Station au sol: 600mA ±10mA(@12V)

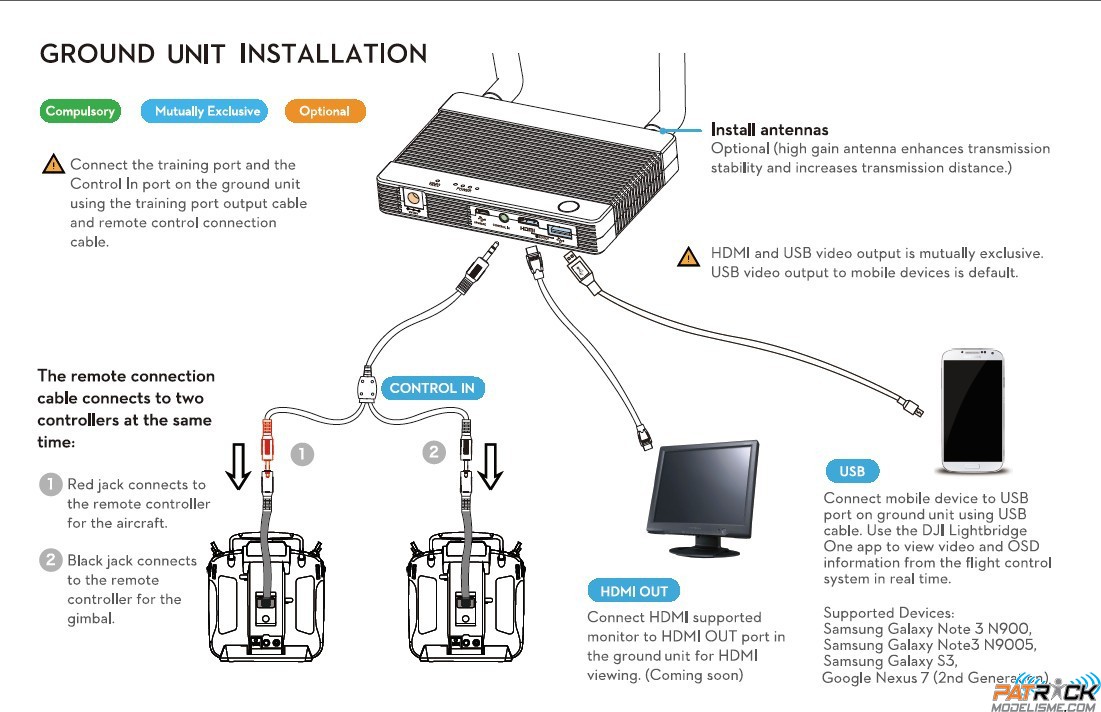

Équipements pouvant être connectés

Système requis: Android system (version 4.1.2 or above)

Ecran HD supportés (liste non-exhaustive)
Konka 32-inch LED32M1200AF
Konka 42-inch LED42M3820AF
Konka 42-inch LED42X9600UF
Skyworth 55E680E
TCL L40F3309B
TCL 4K*2K Smart 3D Cloud TV L5E5690A-3D
Konka LED46F5580F
LG 27EA33 Monitor
12-inch ORTECA Portable Monitor
7-inch FEELWORLD Portable Monitor
27-inch SAMSUNG S27D360H Monitor

Appareils mobiles recommandés
Samsung Galaxy Note3 QCOM, N9005, N9006
Samsung Galaxy Note3 Exynos, N900
Samsung Galaxy S4
Samsung Galaxy Mega
Optimus G Pro
LG Electronics
LG Electronics G2
Sony Xperia Z (L36h)
Sony Xperia Z Ultra (XL36h)

Nacelles Zenmuse Supportées

Le Lightbridge permet d'émettre en Full HD mais cela n'est possible qu'avec les nacelles Zenmuse série HD:
- Zenmuse HD Panasonic GH3/GH4
- Zenmuse HD BMPCC
- Zenmuse HD Canon 5D
- Zenmuse H3-2D et H3-3D (branchement direct à la GoPro)
Pour les autres nacelles (anciens modèles avec sortie Jack 2.5mm) il faudra nécessairement utiliser le Lightbridge en mode AV et la qualité ne sera pas HD.

Latences actuelles

VIDÉO DE PRÉSENTATION
