Nacelle 3 Axes ZENMUSE Z15 BMPCC DJI

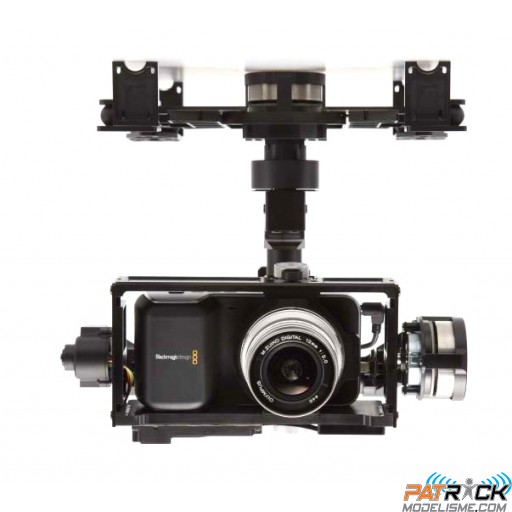

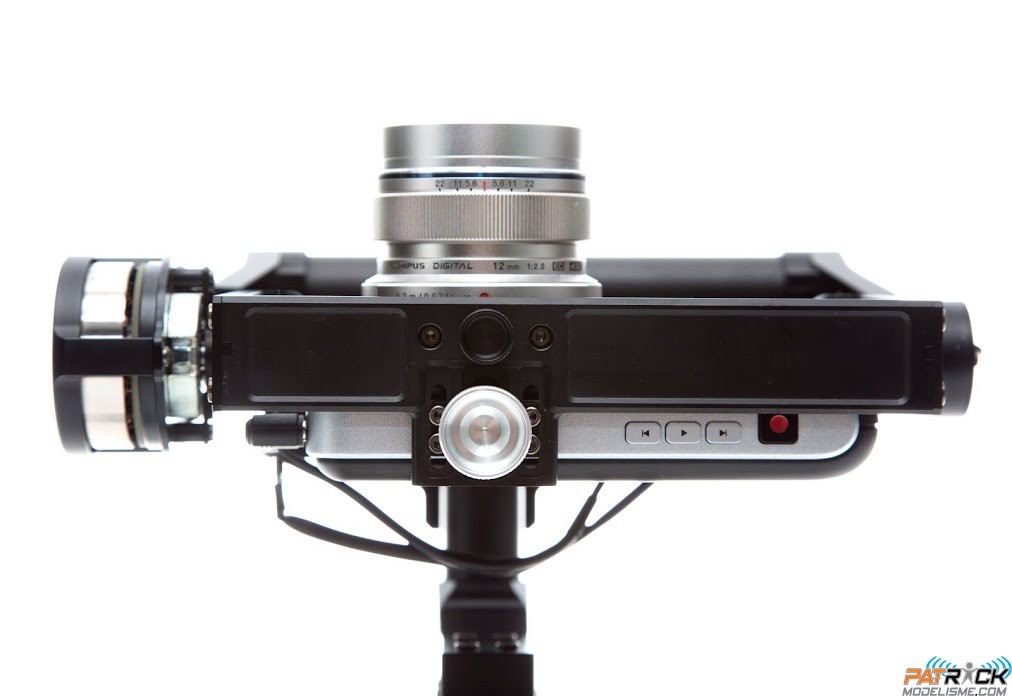

PRÉSENTATION DE LA ZENMUSE Z15 BMPCC

NACELLE PROFESSIONNELLE 3 AXES EN HD
La Zenmuse Z15-BMPCC de DJI est une véritable percée dans la précision offerte par les Zenmuse, avec une précision finale de  ±0.01°. Utilisée avec un contrôleur de vol DJI A2, cela permettra à la BMPCC d'être incroyablement stable et contrôlable même par fort vent ou lors de manoeuvres musclées!

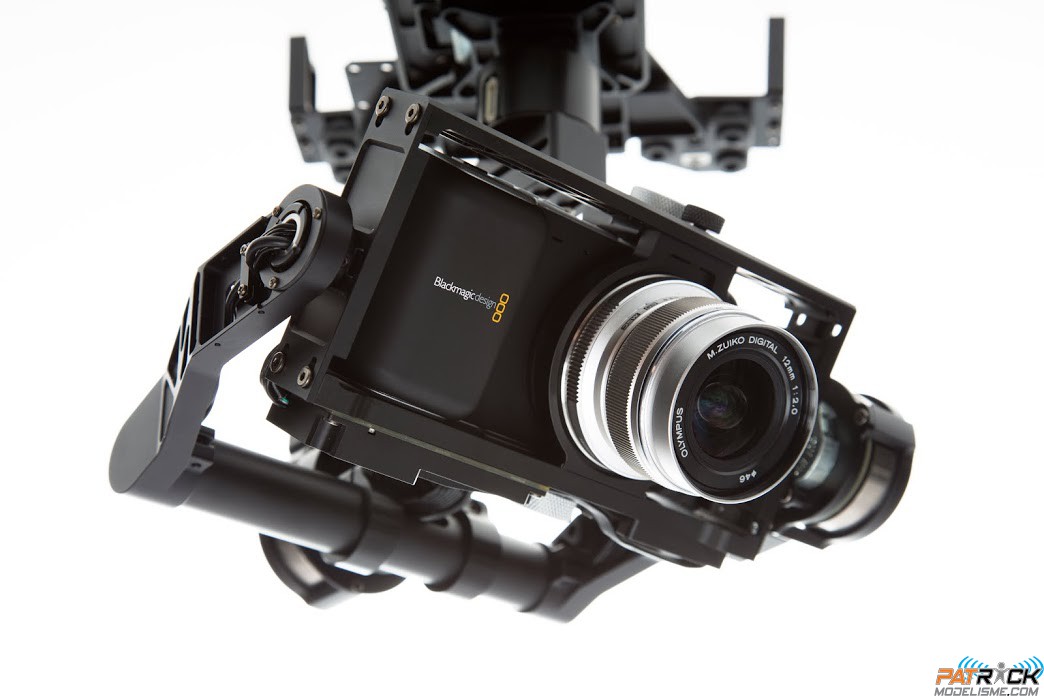

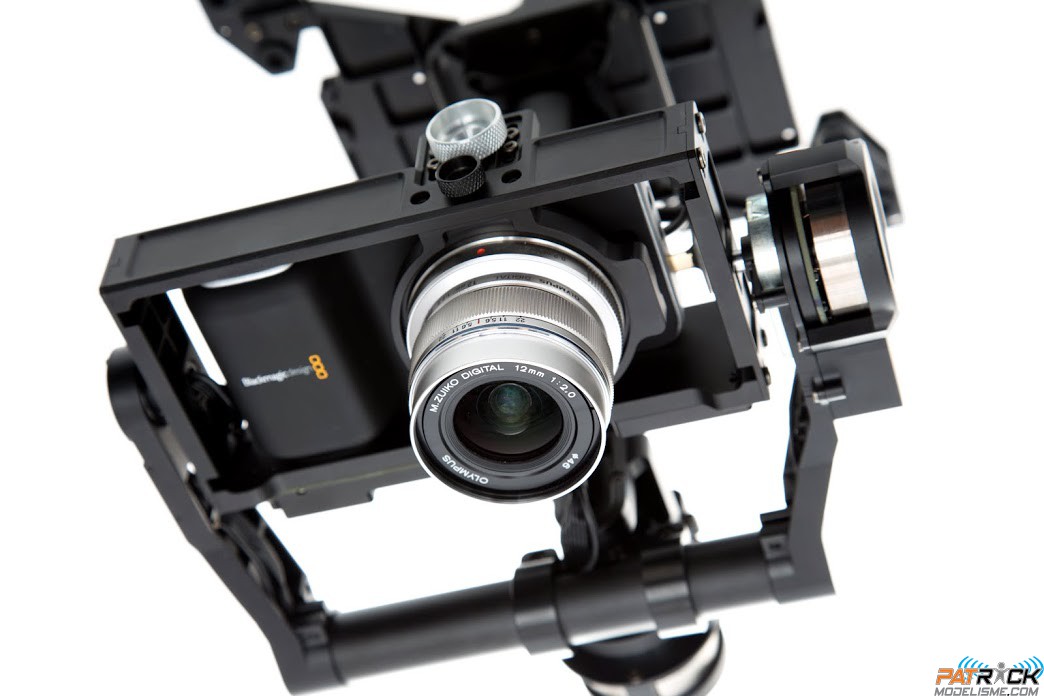

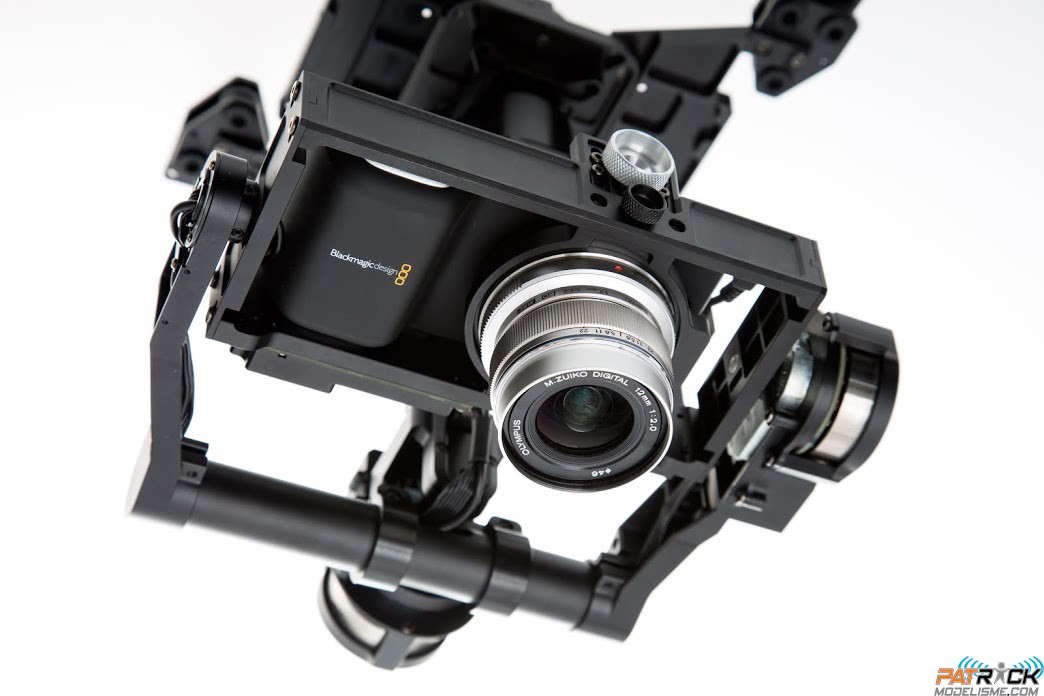

CONÇUE POUR LA BMPCC

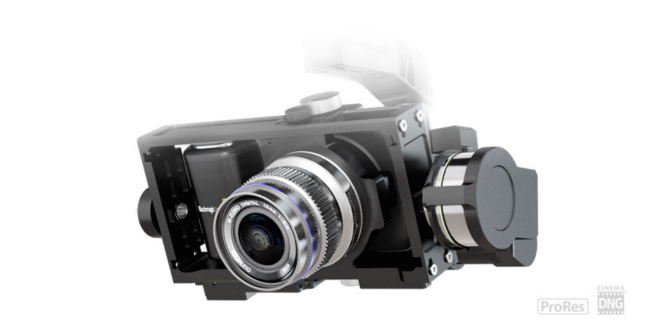

Chaque Zenmuse est garantie pour offrir le meilleur de la caméra qu'elle embarque. La Zenmuse Z15-BMPCC est construite pour accueillir uniquement la caméra Black Magic Pocket Cinema, reconnue pour la qualité de ses images, la taille de son capteur Super 16 et l'absence de perte de qualité à l'enregistrement en CinemaDNG RAW et Apple ProRes. Tout cela est embarqué dans ce petit corps, ce qui en fait une caméra idéale pour la prise de vues aériennes!

MODULE HDMI-AV/HD
Le poids est réduit en utilisant un module de sortie vidéo intégrand la commande d'obturateur et les autres fonctions tout en transformant le signal HDMI de l'appareil en AV. Le câblage a été réduit au minimum pour réduire le poids de l'ensemble.
SORTIE HDMI
SORTIE AV
LIGHTBRIGE
iOSD MK II / AVL58

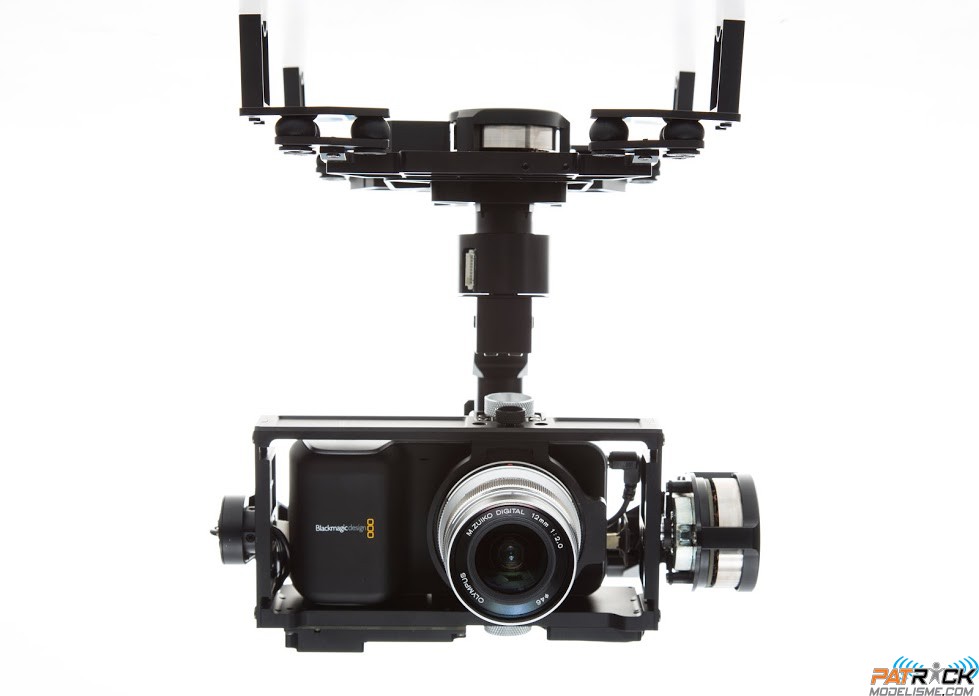

CONTRÔLE DE LA ROTATION SUR 3 AXES
La conception mécanique de la Zenmuse permet un contrôle aisé et intuitif par le manche de l'émetteur. Un potentiomètre augmente considérablement le contrôle, la stabilité et la précision. L'alimentation et le signal sont intégrés dans les tubes de la nacelle permettant des mouvements totalement
libres sur les 3 axes: pour le panoramique ±360°, pour l'inclinaison +50°/-140°et l'assiette ±40°!

MULTIPLES MODES DE CONTRÔLE
Trois modes de contrôle de la caméra son possibles pour maximiser votre créativité ainsi que la facilité du vole. Orientation verrouillée, aucune orientation verrouillée et retour au milieu (position horizontale). Ces trois modes peuvent être sélectionnés, rapidement et simplement directement suivant les besoins de chaque prise de vue.

UNE SOLUTION COMPLETE

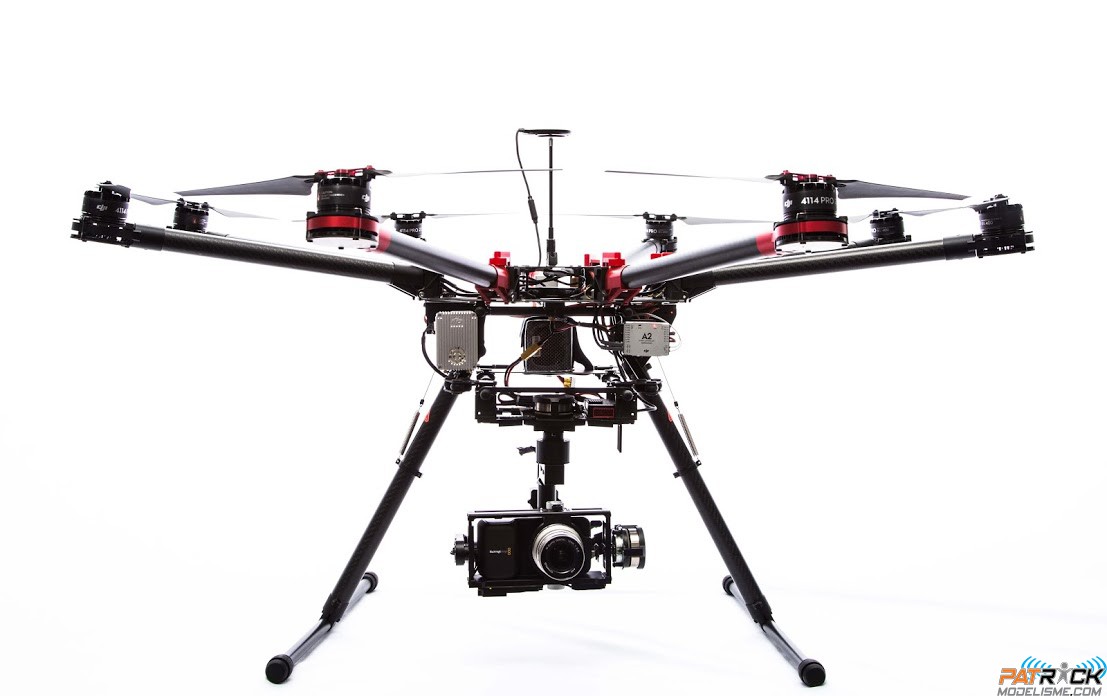

La Zenmuse Z15-GH4 est idéale pour le S800 EVO ou le S1000 et fonctionne à merveille avec d'autres produits DJI. Avec le Lightbridge en HD ou un iOSD Mark II et l'AVL58, vous aurez alors une solution complète pour la prise de vue aérienne.

SERVOS SPECIALEMENT CONCUS POUR LA ZENMUSE
DJI a spécialement conçu sa gimbal autour de servos hautes performances! Ceux-ci sont extrêmement précis, vibrent peu, ont un fort couple. Il permettent d'accroître le contrôle et la stabilité, le couple tout en minimisant les vibrations

IMU INDEPENDANTE INTEGREE
Le nouvel algorithme permet d'améliorer grandement la stabilité ainsi que la précision pour offrir un contrôle de l'attitude sans effort. Aucune installation lourde et complexe n'est nécessaire pour commencer à shooter!

_____________________________________________
Fonctionnalités
_____________________________________________

- Trois modes de fonctionnement

Mode orientation verrouillée
Mode orientation libre
Mode FPV (Ré-initialisation à zéro)

- Module IMU indépendant fourni
- Servos spéciaux "drive" de DJI inclus
- Module HDMI-AVI
- Transmission sans-fil du signal vidéo supportée
- Commande d'obturation à distance
- Plage de tension large
- Récepteur S-Bus/PPM supportés


Caractéristiques mécaniques et électriques
_____________________________________________

Courant de fonctionnement:
- Courant au repos 200mA (@25V)
- Courant en dynamique 400mA (@25V)
- Courant rotor verrouillé 1.8A (@25V)

Température de fonctionnement -10°C ~ 50°C
Poids à vide: 1.26Kg
Objectif recommandé OLYMPUS M.ZUIKO DIGITAL ED 12mm f/2.0
Poids de l'appareil: 487g (@BMPCC avec OLYMPUS M.ZUIKO DIGITAL ED 12mm f2.0, Batterie et Carte SD)
Dimensions 227mm × 212mm × 210mm
Sortie BEC 10A@12V
Puissance de la transmission vidéo sans fil 1A @12V
Alimentation 4S~12S LiPo (Nous recommandons 6S si vous l'utilisez avec le S800 EVO/S1000)
Poids du GCU: 63g
Dimensions du GCU: 64.2 mm ×34.1mm ×19.5mm
Contrôle: Au minimu 4 voies
Logiciel d'exploitation nécessaire: Windows XP SP3; Windows 7; Windows 8 (32 or 64 bit)


Performances en fonctionnement
_____________________________________________

Précision du contrôle de l'angle ±0.01

Vitesse angulaire maximum commandée
Axe du pan: ±130°/s
Axe du tilt: ±130°/s
Axe du Roll: ±30°/s

Portée de la rotation contrôlée
Contrôle de l'axe panoramique: ±360° en rotation continue
Contrôle de l'axe de tanguage: +50°/-140°
Contrôle de l'axe de roulis: ±40°
